Пробник для транзисторов

Категория

Радиотехника начинающим

материалы в категории

Журнал Радиоконструктор, 2000 год, № 12, стр 21

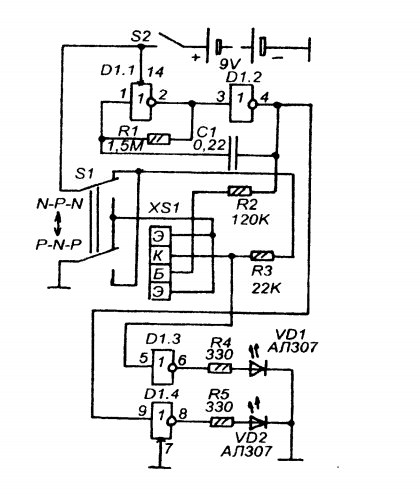

При помощи этого простенького прибора можно определить исправность биполярных транзисторов а также определить их структуру. Схема пробника показана на рисунке

Проверяемый транзистор устанавливается в колодку XS1 согласно цоколевке. Переключателем S1 выбирается структура транзистора. Если транзистор исправен и его структура включена правильно то тогда светодиоды VD1, VD2 должны начать поочередно мигать. Таким образом- если светодиоды не мигают, то это значит что или сам транзистор не исправен или переключатель S1 находится в неправильном положении
