Светодиодный "ночник"

категория

Радиотехника начинающим

материалы в категории

А. БУТОВ, с. Курба Ярославской обл.
Радио, 2003 год, № 3

Современные ультраяркие светодиоды белого цвета свечения позволяют собрать "ночник"-  компактное устройство для мягкого ночного комнатного освещения . Поскольку подобная конструкция не содержит ламп накаливания, она не боится падений, скачков напряжения и прочих нюансов, свойственных устройствам с лампами накаливания.

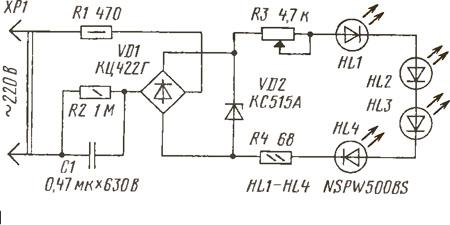

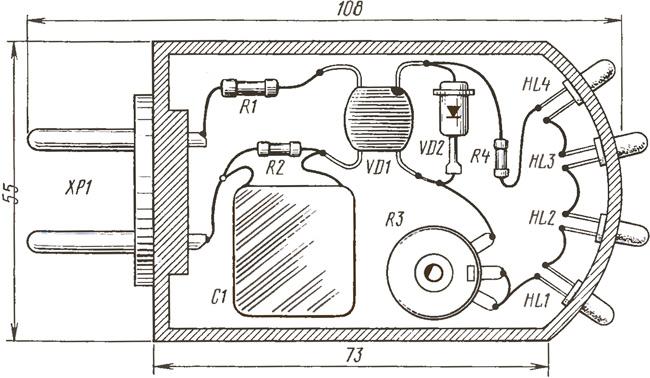

Схема и внешний вид светодиодного "ночника"

При включении ночника в сеть (через вилку ХР1) напряжение питания, избыток которого гасится конденсатором С1, поступает через защитный резистор R1 на диодный мост VD1. Выпрямленное напряжение стабилизируется стабилитроном VD2 и подается через резисторы R3 и R4 на цепочку из последовательно соединенных светодиодов HL1—HL4. При крайне левом по схеме положении движка переменного резистора R3 они светятся наиболее ярко. В этом режиме через светодиоды протекает ток 25 мА, их яркость превышает 5500 мКд, а прямое напряжение на каждом светодиоде составляет 3,2 В.

Поскольку уровень освещенности, создаваемый четырьмя светодиодами, может оказаться избыточным, его уменьшают переменным резистором R3, снижая ток через светодиоды до 1...З мА. Резистор R2 разряжает гасящий конденсатор С1 после выключения питания.

Резистор R1 — предохранительный невозгораемый, типа Р1-25. Его можно заменить на разрывной импортный Р1-7 или в крайнем случае установить обычный металлопленочный МЛТ-0,5. Резисторы R2, R4 — МЩ С1-4, С2-23, переменный R3 — малогабаритный, желательно проволочный ППБ-1А либо более распространенные СП-1, СПЗ-33, СП4-4. Допустимо использовать и резистор СПЗ-4, совмещенный с выключателем, обе группы контактов которого соединяют параллельно и включают в разрыв одного из сетевых проводов.

Конденсатор — К73-17, K73-24B, К73-16 на рабочее напряжение не менее 400 В. Подойдет и специальный импортный конденсатор, предназначенный для работы в цепи переменного тока при напряжении 220 В, который можно узнать по обилию надписей на его корпусе, например, CPF 250V X2.

Вместо диодного моста КЦ422Г подойдет КЦ407А, DB104—DB107, RB154—RB157. Мост можно собрать из четырех диодов, например, КД105Б, КД209А, КД221В, КД247Г, 1N4004. С указанными на схеме светодиодами стабилитрон КС515А допустимо заменить на Д815Ж, КС518А или двумя последовательно включенными Д814А, КС126Л, КС482А, 1N4738A. При использовании светодиодов с большим рабочим прямым напряжением либо установке большего количества светодиодов стабилитрон должен быть с большим напряжением стабилизации при токе 25 мА, например, Д816А—Д816В. Поскольку пленочные конденсаторы имеют небольшой разброс емкости, подбором резистора R4 удастся установить ток через светодиоды 20...22 мА при нулевом сопротивлении резистора R3 и сетевом напряжении 220 В.

Детали ночника смонтированы в самодельном корпусе, склеенном из полистирола. Штепсельную колодку для подключения к сети извлекают из неисправной опрессованной неразборной вилки или сетевого "адаптера". На вал переменного резистора, который необходимо укоротить, надевают ручку из изоляционного материала. Если регулировать яркость не нужно, переменный резистор исключают.

Ночник можно сделать более эффектным и ярким, если в дополнение к белым светодиодам включить последовательно с ними супер-яркие красные. например, L1503SRC/F, яркость которых при токе 20 мА достигает 4000 мКд.

ВНИМАНИЕ! Конструкция не имеет гальванической развязки от осветительной сети, поэтому при ее конструировании, налаживании и эксплуатации необходимо соблюдать правила безопасности
