Простой электронный замок

Категория

Простые радиосхемы начинающим

материалы в категории

С. Павлов
Радиоконструктор, 2000 год, № 9, стр 19.

Простенькая схема для начинающих радиолюбителей- электронное устройство реагирующее на наличие определенного ключа- датчика на его входе.

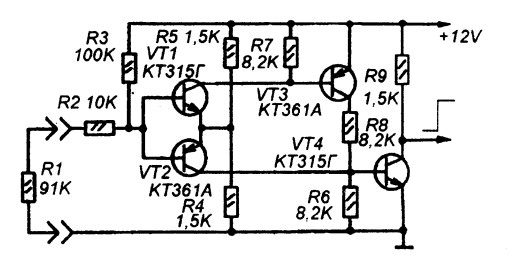

Схема устройства

Ключом от этого электронного замка служит резистор определенного номинала установленный внутри штеккера для наушников (по схеме это резистор R1). При подключении этого резистора к схеме, на ее выходе появляется постоянное напряжение примерно 9 -11 Вольт, совместимое с логическим уровнем КМОП-микросхем.

Применить такой электронный замок можно, к примеру, в составе охранных устройств- оно будет срабатывать только лишь тогда когда к штеккеру подключено определенное сопротивление: то есть если злоумышленник попробует вскрыть данный замок, то попытка просто замкнуть контакты на входе к открытию замка не приведет.
