Простые конструкции на логической микросхеме К561ЛА7 (К176ЛА7)

категория

Простые радиосхемы начинающим

материалы в категории

В этой статье мы рассмотрим несколько простых электронных устройств на основе логических микросхем К561ЛА7 и К176ЛА7. В принципе эти микросхемы практически одинаковые и имеют одинаковое предназначение. Несмотря на небольшую разницу в неокторых параметрах они практически взаимозаменяемы.

Коротко о микросхеме К561ЛА7

Микросхемы К561ЛА7 и К176ЛА7 представляют собою четыре элемента 2И-НЕ. Конструктивно выполнены они в пластмассовом корпусе черного цвета с 14-ю выводами. Первый вывод микросхемы обозначен в виде метки (так называемый ключ) на корпусе. Это может быть или точка или выемка. Внешний вид микросхем и цоколевка выводов показаны на рисунках.

Питание микросхем составляет 9 Вольт, питающее напряжение подается на выводы: 7 вывод- "общий", 14 вывод- "+".
При монтаже микросхем необходимо быть внимательным с цоколевкой- случайная установка микросхемы "наизнанку" выводит ее из строя. Пайку микросхем желательно производить паяльником мощностью не более 25 Ватт.

Напомним что эти микросхемы назвали "логическими" поэтому что они имеют всего лишь два состояния- или "логический ноль" или "логическая единица". Причем при уровне "единица" подразумевается напряжение близкое к напряжению питания. Следовательно- при уменьшении напряжения питания самой микросхемы и уровень "Логической единицы" будет меньше.

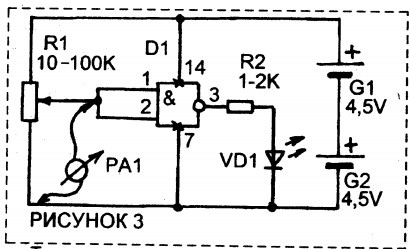

Давайте проведем небольшой эксперимент (рисунок 3)

Сначала превратим элемент микросхемы 2И-НЕ просто в НЕ, соединив для этого входы. На выход микросхемы подключим светодиод, а на вход будем подавать напряжение через переменный резистор, контролируя при этом напряжение. Для того чтобы светодиод загорелся необходимо на выходе микросхемы (это вывод 3) получить напряжение равное логической "1". Контролировать напряжение можно при помощи любого мультиметра включив его в режим измерений постоянного напряжения (на схеме это PA1).
А вот с питанием немного поиграем- сначала подключим одну батарейку 4,5 Вольта.Так как микросхема является инвертором, следовательно для того чтобы получить на выходе микросхемы "1" необходимо наоборот на вход микросхемы подать логический "0". Поэтому начнем наш эксперимент с логической "1"- то есть движок резистора должен быть в верхнем положении. Вращая движок переменного резистора дождемся момента когда загорится светодиод. Напряжение на движке переменного резистора, а следовательно и на входе микросхемы будет примерно около 2,5 Вольт.
Если подключить вторую батарейку, то мы получим уже 9 Вольт, и светодиод у нас в этом случае загорится при напряжении на входе примерно 4 Вольта.

Здесь, кстати, необходимо дать небольшое разъяснение: вполне возможно что в Вашем эксперименте могут быть другие результаты отличные от вышеуказанных. Ничего удивительного в этом нет: во первых двух совершенно одинаковых микросхем не бывает и параметры у них в любом случае будут отличаться, во-вторых логическая микросхема может любое понижение входного сигнала распознать как логический "0", а в нашем случае мы понизили входное напряжение в два раза, ну и в-третьих в данном эксперименте мы пытается заставить работать цифровую микросхему в аналоговом режиме (то есть управляющий сигнал у нас проходит плавно) а микросхема, в свою очередь работает как ей положено- при достижении определенного порога перебрасывает логическое состояние мгновенно. Но ведь и этот самый порог у различных микросхем может отличаться.
Впрочем цель нашего эксперимента была простая- нам необходимо было доказать что логические уровни напрямую зависят от питающего напряжения.
Еще один нюанс: такое возможно лишь с микросхемами серии КМОП которые не очень критичны к питающему напряжению. С микросхемами серии ТТЛ дела обстоят иначе- питание у них играет огромную роль и при эксплуатации допускается отклонение не более чем в 5%

Ну вот, краткое знакомство закончилось, переходим к практике...

Простое реле времени

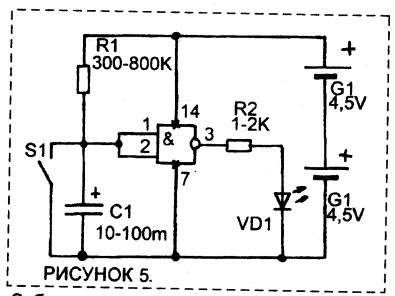

Схема устройства показана на рисунке 4. Элемент микросхемы здесь включен так-же как и в эксперименте выше: входы замкнуты. Пока кнопка кнопка S1 разомкнута, конденсатор С1 находится в заряженном состоянии и ток через него не протекает. Однако вход микросхемы подключен и к "общему" проводу ( через резистор R1) и поэтому на входе микросхемы будет присутствовать логический "0". Так как элемент микросхемы является инвертором то значит на выходе микросхемы получится логическая "1" и светодиод будет гореть.
Замыкаем кнопку. На входе микросхемы появится логическая "1" и, следовательно, на выходе будет "0", светодиод погаснет. Но при замыкании кнопки и конденсатор С1 мгновенно разрядится. А это значит что после того как мы отпустили кнопку в конденсаторе начнется процесс заряда и пока он будет продолжаться через него будет протекать электрический ток поддерживая уровень логической "1" на входе микросхемы. То есть получится что светодиод не загорится до тем пор пока конденсатор С1 не зарядится. Время заряда конденсатора можно изменять подбором емкости конденсатора или изменением сопротивления резистора R1.

Схема вторая

На первый взгляд практически то же самое что и предыдущая, но кнопка с времязадающим конденсатором включена немного по-другому. И работать она будет тоже немного иначе- в ждущем режиме светодиод не горит, при замыкании кнопки светодиод загорится сразу, а погаснет уже с задержкой.

Простая мигалка

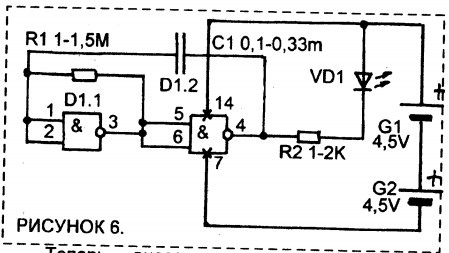

Если включить микросхему как показано на рисунке то мы получим генератор световых импульсов. По сути это самый простой мультивибратор, принцип работы которого был подробно описан на этой странице.
Частота импульсов регулируется резистором R1 (можно даже установить переменный) и конденсатором С1.

Управляемая мигалка

Давайте немного изменим схему мигалки (которая была выше на рисунке 6) введя в нее цепь из уже знакомого нам реле времени- кнопку S1 и конденсатор С2.

Что у нас получится: при замкнутой кнопке S1, на входе элемента D1.1 будет логический "0". Это элемент 2И-НЕ и поэтому не важно что у него творится на втором входе- на выходе в любом случае будет "1".
Эта самая "1" поступит на вход второго элемента (который D1.2 ) и значит на выходе этого элемента будет прочно сидеть логический "0". А раз так то светодиод загорится и будет гореть постоянно.
Как только мы отпустили кнопку S1, начинает заряд конденсатора С2. В течение времени заряда через него будет протекать ток удерживая уровень логического "0" на выводе 2 микросхемы. Как только конденсатор зарядится, ток через него прекратится, мультивибратор начнет работать в своем обычном режиме- светодиод будет мигать.

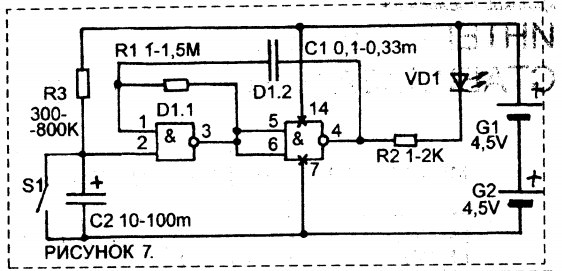

На следующей схеме также введена эта-же цепочка но включена она уже иначе: при нажатии на кнопку светодиод начнет мигать а по истечение некоторого времени станет гореть постоянно.

Простая пищалка

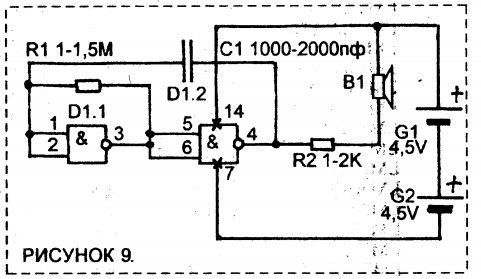

В этой схеме ничего особо необычного нет: все мы знаем что если к выходу мультивибратора подключить динамик или наушник то он начнет издавать прерывистые звуки. На малых частотах это будет просто "тикание" а на более высоких частотах это будет писк.

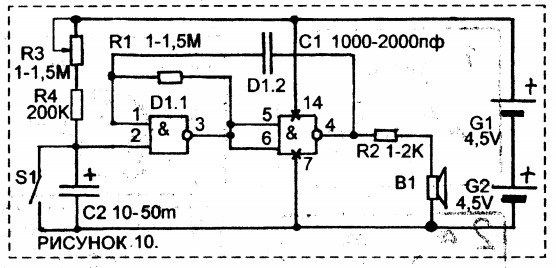

Для эксперимента больший интерес представляет схема показанные ниже:

Здесь опять же знакомое нам реле времени- замыкаем кнопку S1, размыкаем ее и через некоторое время устройство начинает пищать.

Радиоконструктор 2000 год, № 2, стр 32- 34.

Выключатель света с таймером

В этой схеме опять применяется все тоже реле времени. Устройство это предназначено для автоматического отключения освещения в тех помещениях где оно используется кратковременно- например в прихожей или кладовой.

При нажатии на кнопку S1 свет включится сразу, но отпустив ее свет будет продолжать гореть еще примерно 2 минуты пока на зарядится конденсатор С1. При необходимости время включения света можно увеличить- для этого можно увеличить емкость конденсатора С1.

Если применять лампу мощностью не более 60 Ватт, то тиристор VS1 можно применять без радиатора что значительно уменьшит размер изделия.
Как упоминалось выше- микросхемы КМОП имеют большое преимущество по сравнению с теми-же ТТЛ, а именно: некритичность к питанию и низкий ток потребления. Поэтому питание микросхемы здесь производится через простейший источник- гасящие резисторы R4, R5 и стабилитрон VD1.

Автор этой схемы- Онисенко Г.П. Публикация из журнала Радиоконструктор 2000 год, № 3, стр 22.
