Мультивибратор на полевых транзисторах

категория

Радиотехника начинающим

материалы в категории

А. БУТОВ, с. Курба Ярославской обл.
Радио, 2002 год, № 4

Начинающие радиолюбители, конечно, знают, что мультивибраторы (симметричные и несимметричные) выполняют на биполярных транзисторах. К сожалению, подобные мультивибраторы обладают недостатком — при работе с достаточно мощной нагрузкой, например, лампами накаливания, для полного открывания транзисторов необходимы большие базовые токи.

Если же плечи мультивибратора переключаются с частотой 3...0.2 Гц, приходится устанавливать в частотозадаю-щих цепях оксидные конденсаторы большой емкости, а значит, и больших габаритов. Не следует забывать и об относительно большом напряжении насыщения открытых транзисторов.

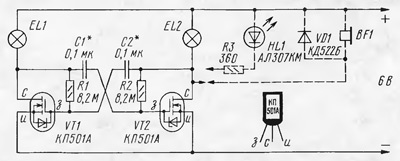

В предлагаемом мультивибраторе (см. рисунок) использованы отечественные полевые n-канальные транзисторы с изолированным затвором и индуцированным каналом. Внутри корпуса между выводами затвора и истока стоит защитный стабилитрон, который значительно уменьшает вероятность выхода из строя транзистора при неумелом с ним обращении.

Частота переключения транзисторов мультивибратора около 2 Гц, она задается конденсаторами и резисторами. Нагрузка транзисторов мультивибратора — лампы накаливания EL1, EL2.

Резисторы, включенные между стоком и затвором транзисторов, обеспечивают мягкий запуск мультивибратора. К сожалению, они немного "затягивают" выключение транзисторов.

Вместо ламп накаливания в цепь стока транзисторов допустимо включить светодиоды с ограничительными резисторами сопротивлением 360 Ом либо телефонный капсюль, например, ТК-47 (для этого варианта мультивибратор должен работать в области звуковых частот). В случае использования только одного капсюля, в цепь стока другого транзистора необходимо включить в качестве нагрузки резистор сопротивлением 100...200 Ом.

Резисторы R1, R2 указанных на схеме номиналов можно составить из нескольких последовательно соединенных меньшего сопротивления. Если такого варианта нет, установите резисторы меньших номиналов, а конденсаторы — больших.

Конденсаторы могут быть неполярные керамические либо пленочные, например, серий КМ-5, КМ-6, К73-17. Лампы накаливания применены от "мигающей" елочной гирлянды китайского производства на напряжение 6 В и ток 100 мА. Подойдут также малогабаритные лампы на напряжение 6 В и ток 60 либо 20 мА.

Вместо транзисторов указанной серии, выдерживающих постоянный ток до 180 мА, допустимо применить рассчитанные на больший ток ключи серий КР1064КТ1, КР1014КТ1. В случае использования мультивибратора с более мощной нагрузкой, скажем, автомобильными лампами накаливания, понадобятся другие транзисторы, например КП744Г, допускающие ток стока до 9 А. Но при этом варианте нужно между затвором и истоком установить защитные стабилитроны на напряжение 8...10 В (катодом к затвору) — КС191Ж или аналогичные. При больших токах нагрузки транзисторы придется установить на теплоотводы.

Налаживают мультивибратор подбором конденсаторов до получения желаемой частоты переключения транзисторов. Для работы устройства на звуковых частотах конденсаторы должны быть емкостью 300...600 пф. Если же оставить конденсаторы указанной на схеме емкости, придется подобрать резисторы меньшего сопротивления — вплоть до 47 кОм.

Мультивибратор работоспособен при напряжении питания 3...10 В, разумеется, с соответствующей нагрузкой. Если его предполагается использовать в качестве какого-то узла в разрабатываемой конструкции, между проводами питания мультивибратора устанавливают блокировочный конденсатор емкостью 0,1...100 мкФ.
