Е. МУХУТДИНОВ, с. Новый Тихонов Волгоградской обл.
Радио, 2002 год, № 3

Данное устройство, способно определять игрока с более быстрой реакцией.
Наверное все знают телевизионную игру "Сто к одному"- ведущий задает вопрос, а один из игроков должен первый нажать на кнопку..

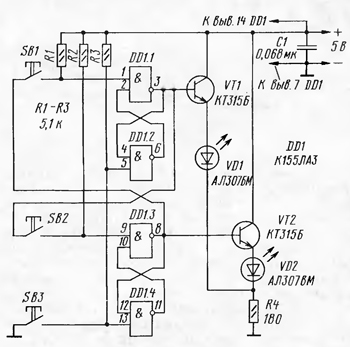

Схема устройства для определения игрока с наиболее быстрой реакцией показано на рисунке ниже.

Выполнено устройство на базе цифровой ТТЛ микросхемы, двух транзисторов и двух светодиодов разного цвета свечения.

На элементах DD1.1 и DD1.2 собран первый RS-триггер, а на элементах DD1.3, DD1.4 — второй. На транзисторах VT1, VT2 собраны электронные ключи, управляющие светодиодами красного (VD1) и зеленого (VD2) свечения. Резистор R4 ограничивает ток через светодиоды.

Резисторы R1—R3 служат "подвеской" к плюсовой шине питания входов триггеров, что дает увеличение напряжения на них и улучшение помехозащищенности устройства. Конденсатор С1 шунтирует источник питания с целью подавления высокочастотных помех.

После подачи на устройство питающего напряжения может гореть один или два светодиода либо не гореть ни одного — все зависит от состояния триггеров. Устанавливают триггеры в нулевое состояние нажатием кнопки SB3. При этом на выводах 3 элемента DD1.1 и 8 элемента DD1.3 устанавливается низкий уровень: транзисторы закрыты, светодиоды не горят.

Предположим теперь, что первой была нажата кнопка SB1. Низкий уровень с вывода 8 элемента DD1.3 поступает на вход первого триггера — вывод 1 элемента DD1.1. Триггер переходит в единичное состояние, т. е. на выводе 3 устанавливается высокий уровень, в результате чего открывается транзистор VT1 и загорается красный светодиод VD1.

Если нажать кнопку SB2, то второй триггер не изменит своего состояния, поскольку на выводе 9 элемента DD1.3 остается высокий уровень.

Для приведения триггеров в исходное состояние нужно вновь нажать кнопку SB3.

Вместо светодиодов в устройстве допустимо использовать лампы накаливания, обладающие большей яркостью (например, МНЗ,5-0,26). Но тогда придется установить более мощные транзисторы, поскольку лампы в холодном состоянии обладают сопротивлением, примерно в десять раз меньшим по сравнению с горящими, и исключить резистор R4.

Устройство питают от сетевого источника со стабилизированным напряжением 5 В либо от батареи гальванических элементов напряжением 4,5 В.
