Евгений Зубков, 15 лет, г. Знаменок Астраханской обл.
Журнал Радио, 1998 год, №3

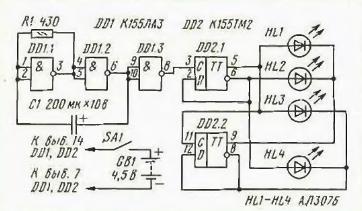

Изучая работу цифровых микросхем, собрал простой, как мне кажется, автоматический переключатель четырех светодиодов (см. рисунок). В нем всего две микросхемы да две радиодетали, не считая источника питания.

На элементах DD1.1 и DD1.2 первой микросхемы собран генератор импульсов, следующих с частотой 3 Гц (при необходимости частоту изменяют подбором конденсатора ). Через каскад на элементе PD1.3 импульсы подаются на два делителя частоты, собранных на счетных триггерах. Светодиоды, включенные между входами и выходами триггеров, образуют своеобразный дешифратор, отображающий состояние триггеров.

Когда устройство включено, наблюдается поочередное зажигание светодиодов. Если светодиоды расположить в ряд с определенной последовательностью, нетрудно добиться эффекта «бегущие огни». Дополнив устройство переключателем, соединяющим вывод 1 элемента DD1.I либо с выводом 2, либо с выводом 7, получите простейший лототрон. В первом варианте соединения по-прежнему вспыхивают светодиоды. а во втором будет гореть только один из них — угадать заранее какой, трудно.

Примечание редакции журнала Радио: Для того чтобы действительно нельзя было угадать, какой из светодиодов будет светиться после остановки генератора дополнительным переключателем, емкость конденсатора С1 следует уменьшить до любой величины в пределах 1000 пФ...0,1 мкФ.
