Простейший электромузыкальный инструмент

категория

Простые схемы начинающим радиолюбителям

материалы в категории

Если в усилитель добавить положительную обратную связь- соединить выход со входом через конденсатор, то усилитель само-возбудится и превратится в генератор. А частоту импульсов который он будет генерировать можно менять изменяя емкость данного конденсатора.

В устройстве, предлагаемом здесь имеется возможно подключать конденсаторы различной емкости в цепь обратной связи при помощи отдельных кнопок, а емкость этих конденсаторов подобрана так что частота генерации соответствует музыкальным нотам. В результате мы получим несложный музыкальный инструмент.

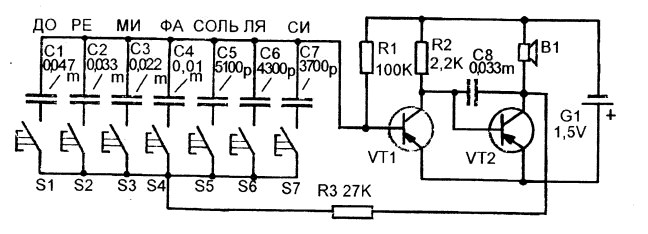

Схема музыкального инструмента

Простейший электромузыкальный инструмент

Как видите схема ужасная простая и собрать ее самостоятельно не составит труда даже начинающему радиолюбителю.
Кнопки можно применить любые. Транзисторы любые маломощные проводимости p-n-p. Можно старинные советские типа МП39, МП41, можно более современные (но тоже еще советские...) типа КТ361 или КТ209- их можно найти в старой радиоаппаратуре. Из современных подойдут, к примеру, 2SA1015 и им подобные.
Динамик- любой маломощный или наушник.

материал взят из журнала Радиоконструктор, 1999 год, №9, стр 36
