Сварочный аппарат TIG схема

Схема электрическая принципиальная

Категория

Схемы сварочных инверторов

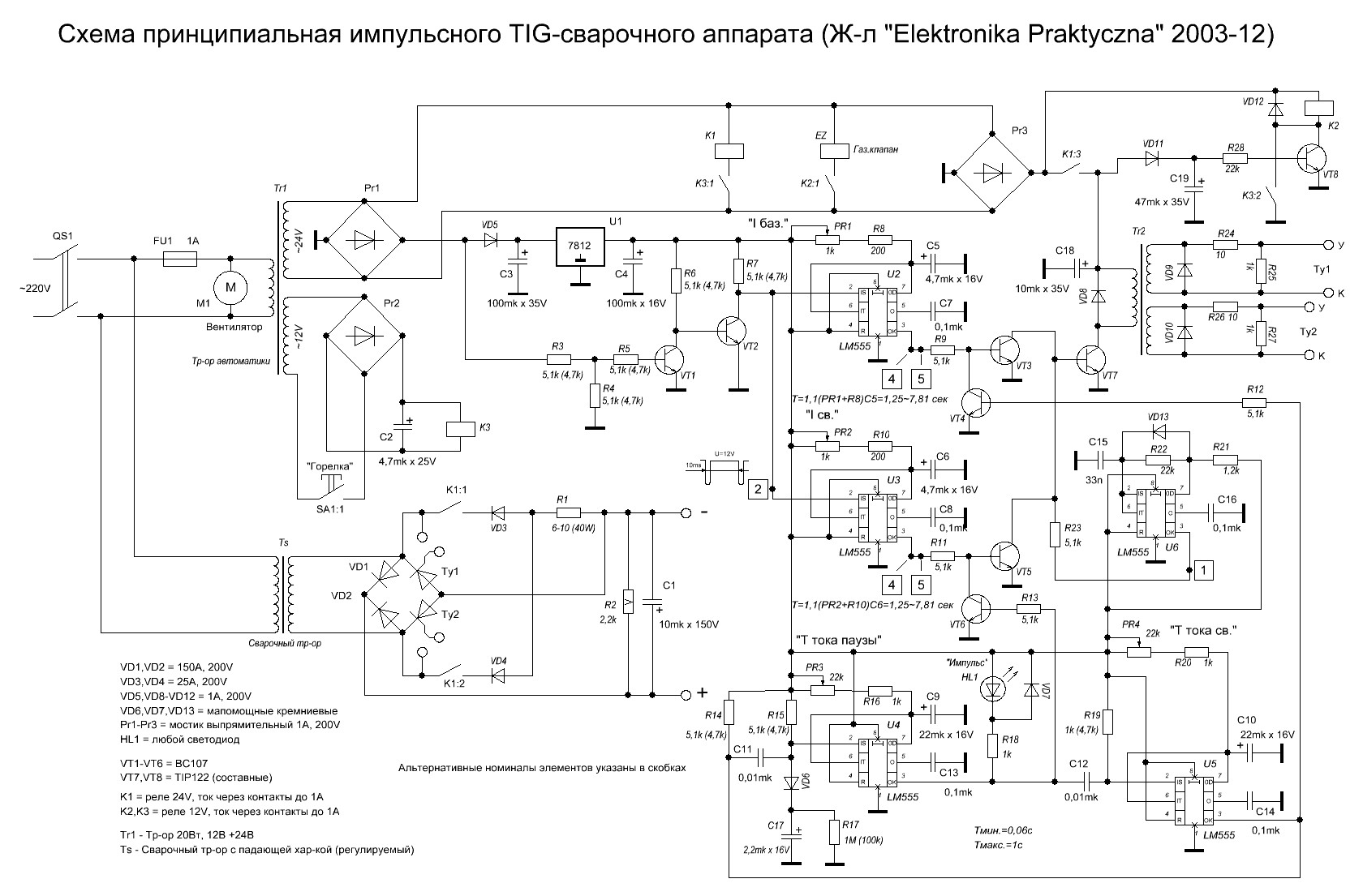

Перерисованная и исправленная (где обнаружены неточности) схема сварочника TIG из польского журнала Elektronika Praktyczna 2003-12.

Для увеличения кликните по изображению (откроется в новом окне)

Кроме этого во вложении вы найдете:
1. Оригинальная статья на польском языке. Файл в формате pdf
2. Статья "сварка в среде газа". Источник- журнал "Электрик". Файл в формате djvu

Вложения к странице

Файл	Описание	Размер файла:
TIG_from_EP2003-12.zip		643 Кб
