Стереофонический темброблок

категория Схемы аудиотехники материалы в категории Подкатегория Схемы приставок аудиоэффектов

Темброблок предназначен для использования в аудиоаппаратуре и позволяет плавно изменять частотную характеристику звукового сигнала, усиливая или ослабляя в области низких, средних и высоких частот.
  Для этого его следует подключить после между предусилителем и усилителем мощности звукового тракта. Регулировка осуществляется тремя сдвоенными потенциометрами RV1-RV3 (RV1 для низких частот, RV2 для высоких и RV3 для средних). В качестве активных элементов используются малошумящие операционные усилители с низким коэффициентом нелинейных искажений.

Характеристики:
  • Номинальное напряжение питания: 6...20 В;
  • Номинальное входное напряжение: 0,1...0,2 В;
  • Выходное напряжение: До 0,5 В;
  • Номинальный ток потребления: 15 мА;
  • Диапазон низких частот НЧ: 10...300 Гц;
  • Диапазон высоких частот ВЧ: 3 000...20 000 Гц.

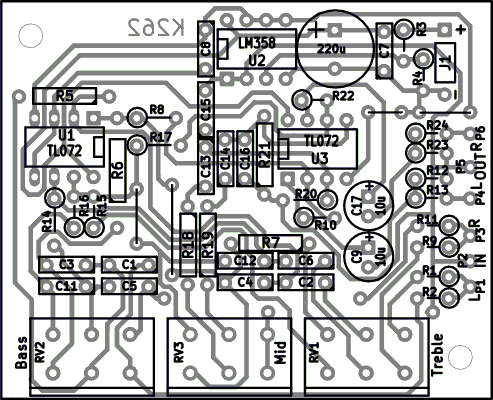

Схема темброблока и печатная плата

стереофонический активный темброблок схема

На элементе U1 собран фильтр низких и высоких частот, которые регулируются переменными резисторами RV1 и RV2 соответственно. На элементе U3 - фильтр средних частот, регулируемый потенциометром RV3.
  Элемент U2 формирует стабилизированную виртуальную землю, что позволяет использовать устройство при однополярном питании.

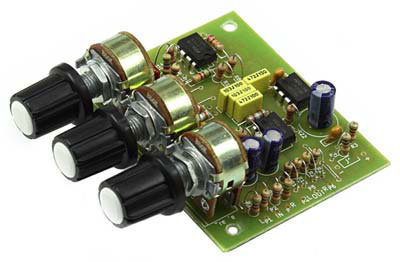

Данный темброблок можно приобрести в виде набора для самостоятельной сборки (печатная плата и набор деталей). Внешний вид устройства будет вот такой:

А заказать его можно здесь. Возможен наложенный платеж
