Параметрический регулятор тембра на К157УД2

категория Схемы для аудиотехники  материалы в категории * Подкатегория Схемы приставок аудиоэффектов

В отличие от традиционных регуляторов, изменяющих АЧХ усилительного тракта на низших и высших частотах, параметрический регулятор позволяет смещать частоты изгиба АЧХ в довольно широких пределах. По функциональным возможностям такой регулятор тембра приближается к многополосному, но значительно проще его.

Устройство состоит из усилителя ЗЧ, выполненного на двух ОУ микросхемы А1, фильтра инфранизких частот R2C1 и двух двухполюсников с частотно-зависимым входным сопротивлением, каждый из которых выполнен на транзисторе (V1, V2) и одном из ОУ микросхемы А2. Между каскадами первого двухполюсника включен фильтр верхних частот (ФВЧ) C5 R11 R12, второго — фильтр нижних частот (ФНЧ) C8 R17 R19. Частоты среза этих фильтров можно плавно изменять переменными резисторами R11 и R17.

Основные параметры:

Номинальное входное напряжение, мВ       220;

Выходное напряжение, В:

номинальное        1;

максимальное         7;

Коэффициент гармоник, %,- не более       0,07;

Относительный уровень шумов, дБ, не более           —80;

Пределы регулирования тембра, дБ        ±10;

Диапазон перестройки частоты изгиба АЧХ, Гц, в области частот:

низших          60...700;

высших        1000...8 000;

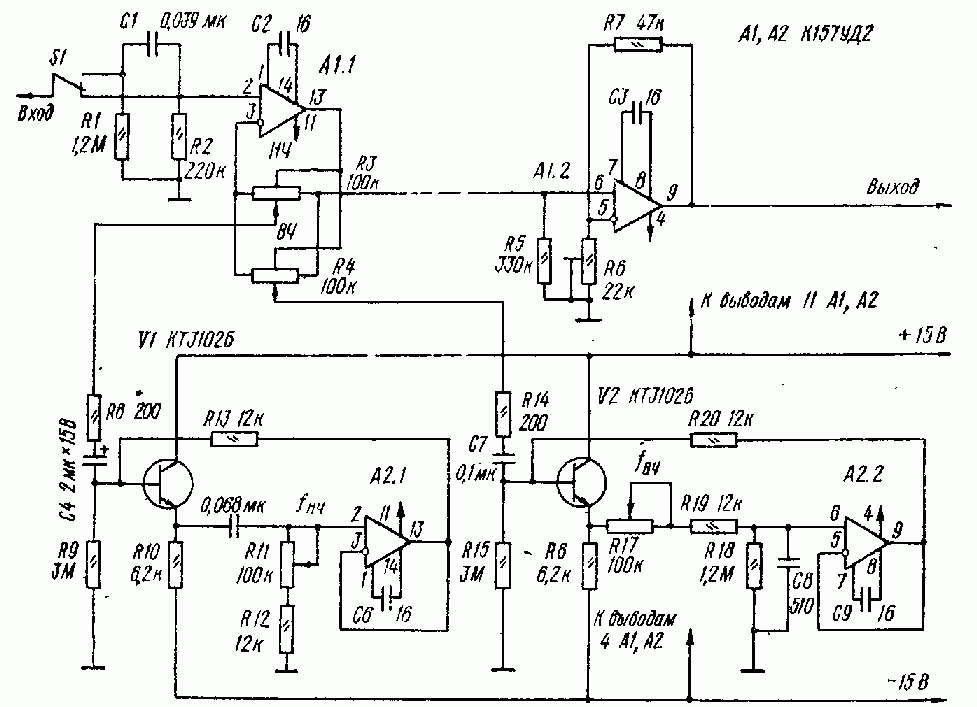

Схема параметрического регулятора тембра

Входы двухполюсников подключены к движкам переменных резисторов R3 и R4, выполняющих функции собственно регуляторов тембра соответственно на низших и высших частотах. Вследствие этого усиление каскада на ОУ А 1.1, в цепь ООС которого включены резисторы R3, R4, зависит не только от положения движков этих резисторов, но и от частоты. При установке движков в крайнее левое (по схеме) положение АЧХ на низших и высших частотах имеет максимальный подъем, в крайнее правое — максимальный спад, в среднем положении* движков АЧХ усилителя горизонтальна. Частоты, с которых начинается спад или подъем АЧХ, изменяют переменными резисторами R11 и R17: уменьшение их сопротивлений приводит к смещению частот в область более высоких частот, увеличение — в область более низких частот.

Для уменьшения помех частотой ниже 20 Гц к входу усилителя НЧ подключают (переключателем S1) фильтр инфранизких частот R2C1.

В устройстве можно применить любые другие ОУ с соответствующими цепями коррекции АЧХ и напряжением питания. Переменные резисторы R3, R4, R11, R17 — СПЗ-ЗЗг или СПЗ-ЗЗд.

Налаживание регулятора сводится к установке подстроечным резистором R6 номинального выходного напряжения (1 В) при подаче на вход напряжения 220 мВ частотой 1 кГц (движки резисторов R3, R4, R11, R17 должны при этом находиться в среднем положении).
