Улучшение качества звучания для переносных магнитол

Категория Самодельная аудиотехника материалы в категории

Подкатегория Схемы приставок аудиоэффектов

Уваров. А.С.
Радиоконструктор, 2001 год, № 4, стр 14

В журнале "Радио", № 11 за 1989 год, стр 52 была опубликована статья "Регулятор ширины стереобазы- рокот-фильтр". Автор данной публикации в процессе повторения данной схемы обнаружил весьма интересную особенность- данное устройство имело подъем АЧХ сигнала в области высоких частот, который получить при помощи обычного темброблока не возможно.
Такое изменение сигнала придает звуку более высокую "прозрачность", разборчивость и в целом намного улучшает восприятие. Причем при обработке монофонического сигнала подобный эффект получить не удалось.
На основе вышеприведенного устройства и зародилась схема показанная на рисунке 1

Предназначена она для установки в переносные стереофонические устройства с целью улучшения качества звучания.

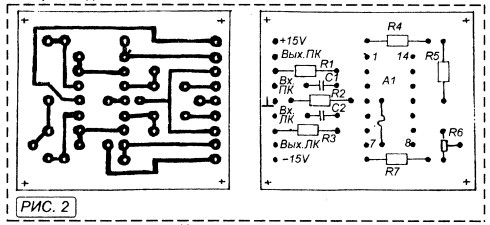

Собрана схема на печатной плате, эскиз которой показан на рисунке 2

Налаживание устройства сводится к регулировке подстроечного резистора R6.
Более подробно со схемой можно ознакомиться в журнале- источнике (ссылка в начале страницы)
