Передача звука по ИК каналу

категория Схемы аудиоустройств материалы в категории подкатегория Схемы приставок аудиоэффектов

При помощи инфракрасного светодиода можно не только передавать команды пульта ДУ, но и звук.
Здесь представлена схема устройства позволяющего передавать звук на расстояние при помощи инфракрасного светодиода и принимать его на головные телефоны (наушники).
Схема передатчика показана на рисунке:

По сути это двухкаскадный усилитель. На первый каскад на транзисторе VT1 поступает сигнал с гнезда подключения наушников который имеется практически в каждом устройтсве (телевизоре, например, или радиоприемнике ). Уровень сигнала устанавливается резистором R6.
Транзистор второго каскада находится в полуоткрытом состоянии. Это режим устанавливается одбором номинала резистора R4. Таким образом светодиоды постоянно излучают инфракрасный свет, а воздействие сигнала на базу управляющего транзистора меняет интенсивность свечения.

Схема приемника

Входной каскад приемника выполнен по схеме эмиттерного повторителя. Фотодиод под воздействием инфракрасного излучения меняет элеткропроводимость, в результате чего на базе транзистора VT1 возникает переменное напряжение, которое потом усиливается операционным усилителем К157УД2.
Микросхема- ОУ имеет достаточно мощный выход, к нему и подключаются наушники.

При всей своей относительной простоте схема имеет пару недостатков- невозможность передачи стереосигнала и чувствительность к инфракрасному излучению нагревательных приборов работающих от переменного напряжения 50 Гц.

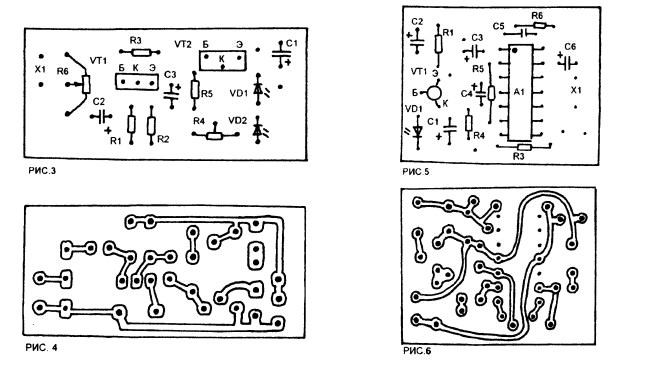

Чертежи печатных плат приемника и передатчика показаны на рисунках:

Источник: Радиоконструктор 1999 год, №5
