Микросхема К548УН1 в качестве активного темброблока

категория Аудиотехники материалы в категории
подкатегория Схемы приставок аудиоэффектов

Микросхема К548УН1 представляет собою малошумящий усилитель и это позволяет использовать ее в предварительных каскадах усиления в том числе и в составе активных регуляторов тембра (темброблоков).

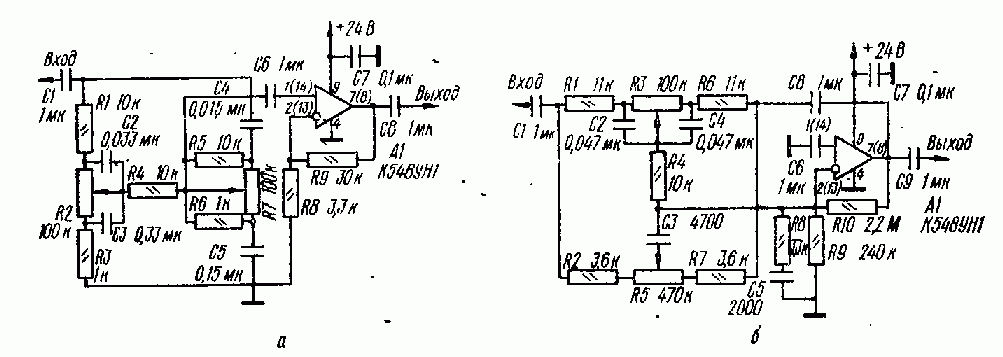

На рисунках ниже представлены два варианта регуляторов тембра. В первом из них (рис. а) для изменения АЧХ на низших и высших частотах использован пассивный мостовой регулятор, а микросхема обеспечивает компенсацию вносимого им ослабления на средних частотах. Второе устройство (рис. б) — активный регулятор тембра (элементы, определяющие ход АЧХ в области низших и высших частот, включены в цепь ООС, охватывающей усилитель А1).

 Пределы регулирования тембра на частотах 40 и 16 000 Гц первого устройства ± 15 дБ, второго ±12 дБ, коэффициент передачи обоих устройств в среднем положении движков резисторов R2, R7 и R3, R5 равен 1. Неравномерность АЧХ в этом положении движков при отклонении параметров элементов не более чем на ±5 % не превышает ±1 дБ в диапазоне частот 20...20 000Гц.

Плавность регулирования тембра в первом устройстве достигается при использовании'переменных резисторов группы В, во втором — группы А. Выходное сопротивление предшествующего регулятору каскада должно быть не более 2 кОм.
