Расчет трехполосных разделительных фильтров для АС

Категория Самодельная аудиотехника материалы в категории
Подкатегория Схемы и устройство акустических систем

 В.А. Васильев "Зарубежные радиолюбительские конструкции"

Принципиальная схема трехполосного разделительного фильтра показана на рисунке. Частоты разделения составляют 750Гц между НЧ и СЧ и 7 кГц между СЧ и ВЧ. Крутизна спадов АЧХ за пределами полос -12дБ\окт.

Ниже приведена таблица которая позволяет подобрать номиналы элементов фильтра

При изготовлении катушек фильтров необходимо пользоваться следующими инструкциями:
В зависимости от номинальных значений сопротивлений динамических головок R, частоты разделения полос F емкости конденсаторов С и индуктивностей L могут быть определены по по формулам:

где С — емкость конденсатора, Ф; L — индуктивность катушки, Гн; F — частота разделения полос, Гц; R — сопротивление звуковой катушки головки, Ом.

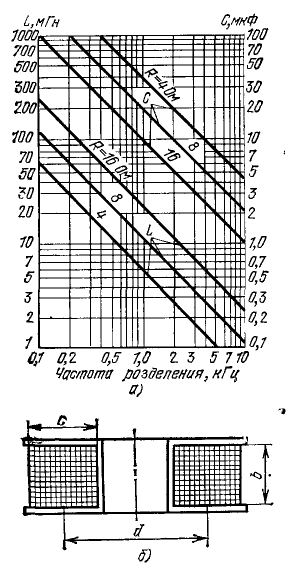

При расчете параметров удобно пользоваться данными монограммы:

А если известны размеры каркаса катушки и объем намотки, количество витков можно вычислить по формуле:

где n — число витков обмотки, L — индуктивность катушки в Гн, d — средний диаметр катушки в см, b — ширина обмотки в см, с — средняя толщина обмотки в см.

Катушки индуктивности следует вести по возможности более толстыми проводами, например марки ПЭВ-2, В среднем намотка ведется проводами диаметром 0,5-1,0 мм, с учетом мощности, чем больше мощность, тем толще провод.

Как показывает практика, трех полосные АС с простыми разделительными фильтрами существенно улучшают качество звучания, но в любом случае для наилучшего звучания необходимо специальное акустическое оформление звуковых головок.
