Доработка 6АС-2

категория

Самодельная аудиотехника материалы в категории

Подкатегория Схемы и устройство акустических систем

Р. КУНАФИН, г. Москва
Журнал Радио, 2000 год, №3

Эти миниатюрные АС, которыми некогда комплектовались электрофоны первой группы сложности "Мелодия-106-стерео", многие считают безнадежно устаревшими. Автор этой статьи утверждает, что они еще способны обеспечить вполне высококачественное звуковоспроизведение.

В журнале "Радио" уже не раз публиковались статьи о переделке 6АС-2. Обычно она сводилась к изготовлению новых громкоговорителей на базе динамических головок, примененных в этих АС. Предлагаю радиолюбителям пойти по более экономичному и, думается, более интересному пули, попытавшись не просто избавиться от недостатков заводской конструкции, но и максимально использовать ее достоинства.

Основной дефект 6АС-2 — сильная вибрация стенок корпуса, которая не только придает звучанию неприятную окраску, но и делает его нестерпимо "грязным". Для устранения этого недостатка нужно прежде всего удалить декоративную решетку АС, снять заднюю панель и блок головок (чтобы не сломать пластмассовое основание, рекомендуется подрезать изнутри уплотняющий слой и вытолкнуть блок сзади) и тщательно очистить детали от остатков поролона и замазки. Все четыре стенки корпуса и плоскость задней панели с помощью клея "Бустилат" следует оклеить изнутри одним слоем линолеума с тканевой основой. Приклеивать его нужно гладкой стороной.

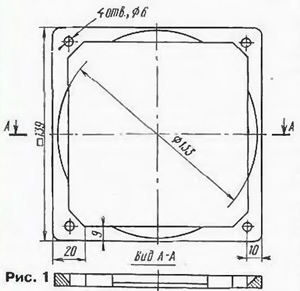

Чтобы получить более высокие параметры, желательно механически развязать головки и корпус. Для этого укрепляют пластмассовое основание блока головок, наклеив на него с тыльной стороны накладку из жесткой пластмассы или фанеры толщиной 6... 10 мм (рис. 1). В боковых сторонах накладки круглым напильником сделана выборка под конус диаметром 133 мм, как показано на разрезе. Окончательную подгонку делают по месту, пропилив в накладке пазы для проводов, идущих к ВЧ головке. Внутреннюю поверхность пластмассового основания промазывают толстым слоем пластилина.

Диаметр крепежных отверстий должен быть таким, чтобы шурупы проходили в них свободно, не касаясь накладки и основания блока головок. В корпус надо плотно вклеить фланец (рис. 2) из многослойной фанеры. По тому же эскизу вырезают и прокладку из мягкого материала (в авторской конструкции использована вакуумная резина толщиной 3 мм). Под головки шурупов подкладывают шайбы из того же материала При сборке блок головок центрируют таким образом, чтобы он не касался корпуса. Степень затяжки шурупов окончательно определяют при прослушивании.

Головку 25ГДН-1-4(10ГД-34) подключают к УМЗЧ напрямую, как и 8 исходной конструкции, а 6ГДВ-1-16 (ЗГД-2) шунтируют резистором 5,4 Ом, в авторском варианте он составлен из четырех параллельно включенных резисторов МЛТ-2 (двух по 20 и еще двух по 24 Ом). Такой шунт не только выравнивает частотные характеристики чувствительности и электрического сопротивления головки, но и как делитель тока служит эффективным демпфером ее резонансов, включая основной. Головка 6ГДВ-1-16 заметно подчеркивает шумовые составляющие сигнала, а с добавочными резисторами она звучит гораздо мягче.

Может показаться, что шунт будет играть роль нежелательного ФНЧ, срезающего высокие частоты по мере роста электрического сопротивления головки. Однако индуктивность головки 6ГДВ-1-16 невелика, а ее АЧХ имеет заметный подъем на верхних частотах, и в итоге звучание оказывается лучше сбалансированным. Таким образом стало возможным подключить головку через простейший фильтр первого порядка — конденсатор емкостью 8 мкФ. Он составлен из двух конденсаторов емкостью 4.7 и 3.3 мкФ (К78 или К73-16. в крайнем случае подойдут и К73-11). Монтаж навесной, с прочной скруткой и хорошей пропайкой. Соединительные провода также желательно заменить, хотя бы на хорошие медные сетевые, но не в изоляции из ПВХ или резины.

При сборке АС места соединений промазывают пластилином и крепят блок головок. Сам корпус полностью заполняют звукопоглотителем: отрезки ватина плотно укладывают слоями. Задняя панель корпуса АС должна вставляться с небольшим усилием. Столь плотная набивка позволяет значительно ослабить резонансы и исключить бубнение звучания.

На время прослушивания АС устанавливают посреди комнаты или на некотором удалении от мебели и стен, которые не должны сильно отражать звук. Ставить их нужно прямо на пол, вертикально, головками вверх, с этой целью заднюю панель снабжают мягкими ножками или шипами. В такой расстановке, собственно, и состоит "изюминка": вытянутая форма корпуса и коаксиальное расположение головок позволяют получить круговую диаграмму направленности, со всеми вытекающими отсюда преимуществами.

Стоит отметить, что параметры АС оптимизируются после 50...60 ч работы, необходимых для приработки головок; в дальнейшем при регулярной эксплуатации характеристики не ухудшаются и ежедневный "прогрев" не требуется.

Поскольку автор не имел возможности снять АЧХ АС. при ее испытаниях в присутствии группы экспертов прослушивалась грампластинка с записью синусоидальных сигналов с фиксированными частотами (ИЗМ ЗЗС 0201-02). Отмечена чрезвычайно ровная частотная характеристика, а также незаметность на слух спадов на частоте раздела СЧ и ВЧ полос (5 кГц). Спад АХЧ замечается лишь на частоте 63 Гц, а низшую эффективно воспроизводимую частоту можно оценить в 40 Гц. Самая низкая частота, воспроизводимая без искажений, обозначена на диске как 31,5 Гц, что позволяет вполне натурально воспроизводить даже органную музыку (!).

В целом экспертами отмечено на удивление чистое тембрально точное звучание переделанных АС. Звучание 6АС-2 было признано предпочтительным всеми экспертами при его сравнении со звучанием таких известных "полочных" АС. как "Rogers Studio 3". "Rogers LS3/5a". "B&W DM 302". Главное же и решающее преимущество 6АС-2 — это ее способность передавать неповторимую индивидуальность голосов певцов и игры музыкантов. Кстати. 6АС-2 вполне способны обеспечить в комнате объемом 50...60 м3 приближающееся к "дискотечному" звуковое давление.

Испытывались переделанные АС с усилителем мощности с обратной связью по току нагрузки (см., например, статью М. Сапожникова "Нестандартные включения микросхем в УМЗЧ" в журнале "Радио", 1998, № 2. с. 23).
