Микрофонный усилитель на ВС547, ВС548

категория Схемы усилителей материалы в категории * Подкатегория Схемы устройств коммутации и индикации аудиосигналов и предусилителей

Микрофонный предусилитель приспособлен для работы с динамическими микрофонами с сопротивлением от нескольких сотен ом до нескольких килоом. Схема характеризуется низким уровнем искажений и широким диапазоном усиливаемых частот.

Характеристики  микрофонного усилителя на транзисторах

  • напряжение питания 18-24 В;
  • входное сопротивление >100 кОм;
  • диапазон усиливаемых частот 20 Гц-20 кГц; (при уровне -3 дБ)
  • усиление напряжения 13-40 дБ.

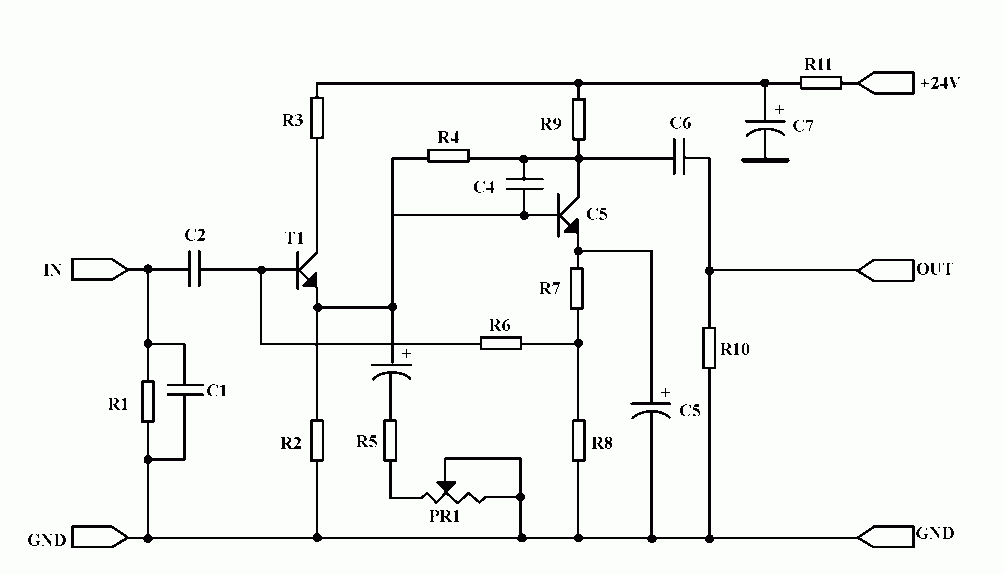

Схема микрофонного усилителя на транзисторах

микрофонный усилитель на транзисторах

Предусилитель собран на двух транзисторах с гальванической связью между каскадами. Имеет два отрицательных напряжения для постоянного тока, благодаря чему достигается хорошая стабилизация рабочих точек. От глубины смещения между коллектором транзистора Т2 и эмиттером транзистора Т1 зависит степень усиления схемы.

Усиление схемы можно регулировать с помощью монтажного потенциометра PR1 в диапазоне 13-40 дБ. Вся схема собрана на печатной плате 11 х 5,5 см. В связи с большой чувствительностью усилителя его следует экранировать, экран соединяется с 'массой' схемы. Также экранируются входные и выходные гнезда.

Т1,Т2

ВС547, 548

С1

470 пф

С2,С6

470 нФ

С3, С7

100 мкФ

С4

100 пф

С5

220 мкФ

R1, R4

15 кОм

R2

4,7 кОм

R3

120 кОм



R5

100 кОм

R6

150 кОм

R7

470 Ом

R8

1,2 кОм

R9

1,8 кОм

R10

470 кОм

R11

220 Ом

PR1 (монтажный)

10 кОм

Для питания предусилителя следует использовать источник питания с хорошо отфильтрованным напряжением.
