Светодиодный индикатор уровня на RS-триггере

Категория Аудиотехника материалы в категории
Подкатегория Схемы устройств коммутации и индикации аудиосигналов и предусилителей

Данное устройство изготовлено всего на двух логических микросхемах и его можно использовать в качестве индикатора уровня в самодельном аудиоустройстве.

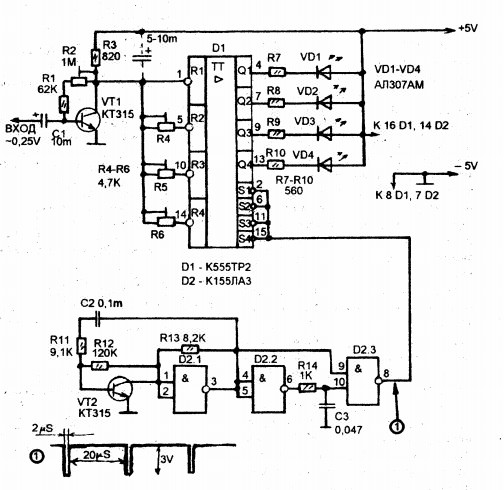

Схема индикатора уровня показана на рисунке

Входной сигнал поступает на усилитель выполненный на транзисторе VT1, уровень сигнала регулируется подстроечным резистором R2. Далее входной сигнал поступает на четыре ячейки- триггеры микросхемы D1. Порог срабатывания каждой ячейки регулируетсчя подстроечными резисторами R4...6.

Одновременно с этим на входы S триггеров (выводы 2, 6, 11, 15 микросхемы) поступают короткие отрицательные импульсы вырабатываемые генератором собранным на микросхеме D2. Таким образом получается что через каждые 20 микросекунд триггеры сбрасываются в единичное состояние а затем открываются вновь согласно уровня подаваемого сигнала.

Число светодиодов можно увеличить подключив еще одну дополнительную микросхему-триггер и введя дополнительные подстроечные резисторы.
Конденсатор показанный на схеме пунктиром устанавливается если требуется увеличить инерционность свечения светодтиодов.

Самоквасов А.В.
Радиоконструктор 2000 год, № 2, стр 31
