Простейший микшер

категория Самодельная аудиотехника материалы в категории
Подкатегория Схемы устройств коммутации и индикации аудиосигналов и предусилителей

Микшеры- это устройства позволяющие смешивать сигнал с нескольких источников: например когда на вход усилителя необходимо подать сигнал с магнитофона и микрофона одновременно.

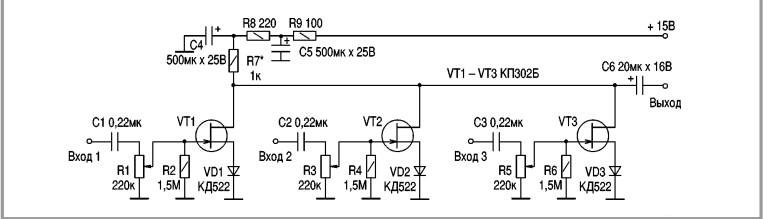

Промышленные микшеры довольно дорогие и громоздкие, но если применение микшера требуется не для профессиональных целей и особых требований к качеству не предъявляется, тор вполне можно обойтись и простеньким устройством- смесителем, схема которого представлена ниже:

Схема рассчитана на подключение трех источников сигнала с возможностью раздельной регулировки каждого из них.
Если требуется возможность регулировки выходного сигнала, то в схему можно добавить еще один переменный резистор на выходе (сопротивлением в пределах 10...33 кОм).

Следует отметить что для питания данного микшера-смесителя требуется хорошо отфильтрованное стабилизированное напряжение. Для этого лучше всего использовать микросхему- стабилизатор серии "Крен".

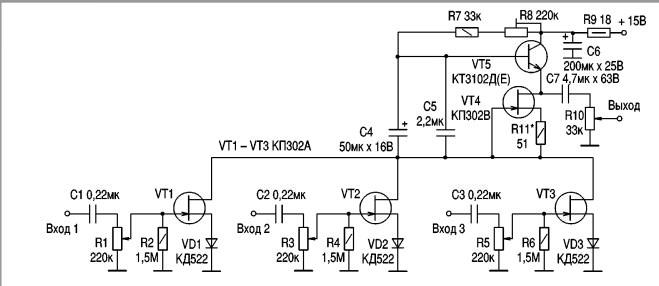

Коэффициент усиления микшера можно увеличить введением дополнительного усилительного каскада (смотрим схему)

Зызюк А.Г. г Луцк.
Источник: Радиоаматор №3, 1999 год. стр 8
