Предусилитель с регулировкой тембра, громкости и баланса (TDA1524A)
категория Схемы усилителей материалы в категории
Подкатегория Схемы устройств коммутации и индикации аудиосигналов и предусилителей
Специализированная интегральная микросхема TDA1524A представляет собою стереофонический предварительный усилитель с регулировкой тембра, громкости и баланса каналов. Все регулировки осуществляются изменением напряжения на соответствующих выводах.

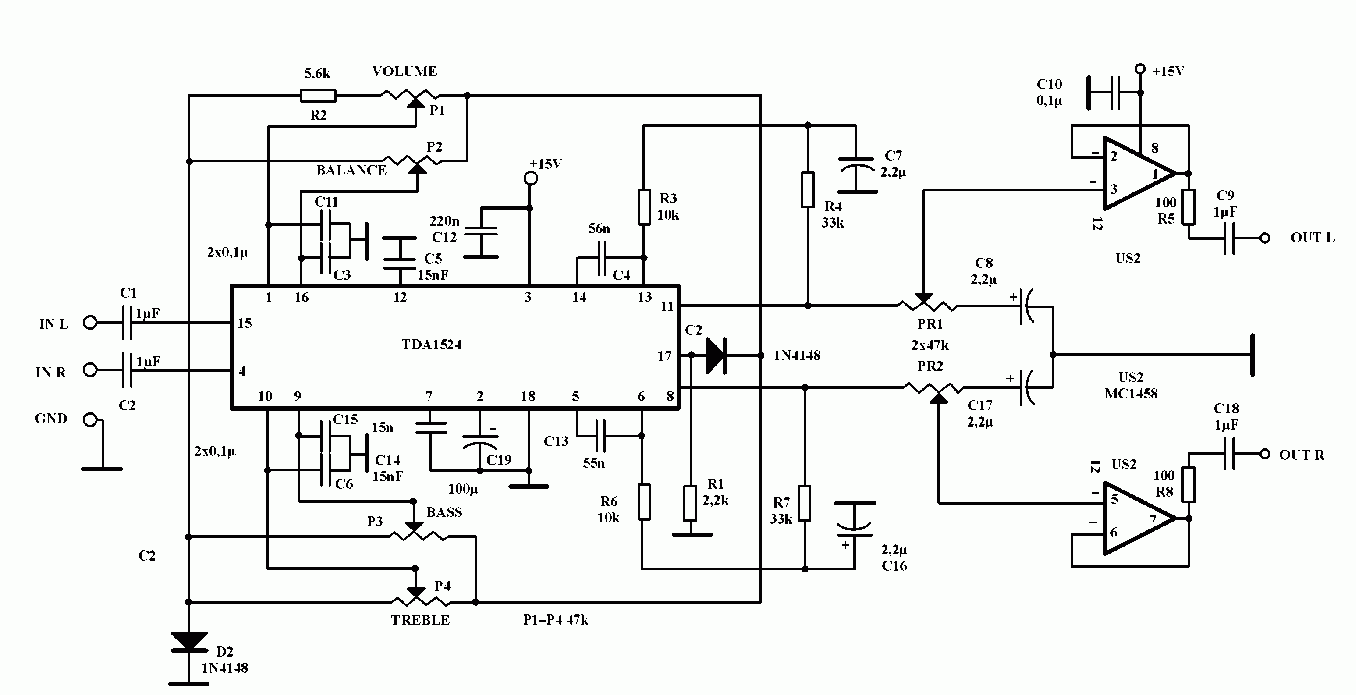

Схема включения микросхемы TDA1524A
Основные параметры
- напряжение питания 12 В;
- потребляемый ток ~40 мА;
- диапазон регулировки высоких и низких частот +/-15 дБ;
- диапазон регулировки громкости -80...+21 дБ;
- искажения 0,3%;
- максимальное входное напряжение 2,5 В;
- максимальное выходное напряжение 3 В.
Регулировка производится с помощью постоянного напряжения, поэтому потенциометры можно подключить обычным монтажным проводом. Схема работает сразу же после включения питания.
Монтажные потенциометры PR1 и PR2 следует установить в таком положении, чтобы при максимальном сигнале не наступало возбуждения усилителя мощности. Предусилитель мощности может непосредственно работать с такими источниками сигналов, как магнитофон или проигрыватель компакт-дисков. Для подключения проигрывателя пластинок или микрофона следует использовать дополнительные корректировочные предусилители.
|
US1 |
TDA1524А |
|
US2 |
МС1458, LM358 |
|
С1,С2,С9,С18 |
1 мкФ |
|
D1, D2 |
1N4148 |
|
СЗ,С6,С10,С11,С15 |
100 нФ |
|
С4, С13 |
47 нФ |
|
С5, С14 |
15 нФ |
|
С7,С8,С16,С17 |
2,2 мкФ/16 В |
|
С19 |
100 мкФ/16 В |
|
R1 |
2,2 кОм |
|
R2 |
5,6 кОм |
|
R3, R6 |
10 кОм |
|
R4, R7 |
33-39 кОм |
|
R5, R8 |
100-120 Ом |
|
Р1, Р4 |
47 кОм/A |
|
PR1, PR2 |
47 кОм |
|
С12 |
220 нФ |
Для питания схемы требуется источник питания 12 Вольт с хорошей фильтрацией.
