Ламповый усилитель без выходного трансформатора (Л. Кононович)

категория Схемы усилителей  материалы в категории * Подкатегория Схемы ламповых усилителей

Источник: Радиоаматор 1999. 40 лучших конструкций ламповых УМЗЧ за 40 лет

Усилитель содержит три лампы: две 6П18П и одну 6Н2П, тонкомпенсированный регулятор громкости, раздельный регулятор тембра по нижним и верхним частотам и своеобразную схему выходного каскада, собранную из последовательно включенных ламп типа 6П18П, которая получила название "Тандем” .
Возможность бестрансформаторного включения громкоговорителя в таких схемах объясняется тем, что при наличии конденсатора большой емкости С14 обе лампы Л2 и Л3 оказываются включены по переменному току параллельно, что снижает выходное сопротивления ”Тандема” до величины меньшей, чем сопротивление ведущей лампы Л2. Режим ее выбран таким образом, что выходное сопротивление каскада близко к 100 Ом, а нагрузкой его служат два включенных последовательно громкоговорителя на 16 Ом каждый.

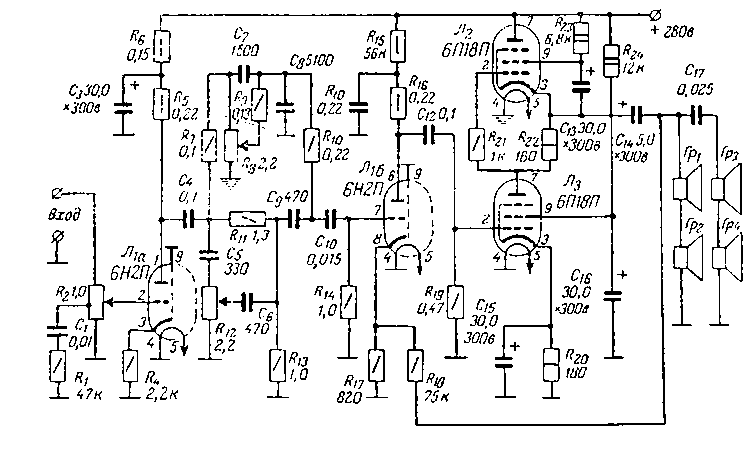

Схема бестрансформаторного лампового усилителя

Такие схемы не имели большого распространения, потому что получить выходное сопротивление в мощных каскадах менее 600...1000 Ом не удается, а для подключения к ним необходимы специальные высокоомные громкоговорители. В данной схеме за счет приближения режима лампы Л1 к насыщению, существенному рассогласованию выходного сопротивления и нагрузки и наличию глубокой ООС с выхода усилителя на катод лампы Л1б выходная мощность снижена до 2 Вт. К достоинствам данной схемы можно отнести широкую полосу усиливаемых частот 30...20000 Гц, которую ограничивают только разделительные конденсаторы. Также положительным качеством является большая глубина регулировки тембра, которая достигает 20 дБ. И, наконец, существенным достоинством является большой запас устойчивости усилителя во всей полосе частот. Перечисленные достоинства обеспечивают высокое качество звучания УМЗЧ.
