УНЧ 8Вт на лампах 6Н1П, 6Н2П, 6П1П (А. Кузьменко)

категория Схемы усилителей материалы в категории  * Подкатегория Схемы ламповых усилителей

Источник: Радиоаматор 1999. 40 лучших конструкций ламповых УМЗЧ за 40 лет

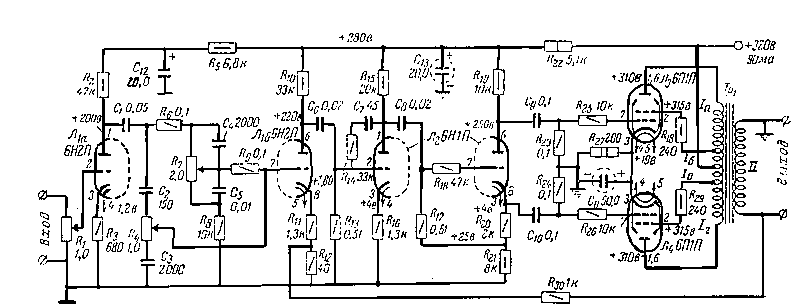

Ниже приводится схема высококачественного лампового усилителя низкой частоты на 8 Вт . Автор этой конструкции ()А. Кузьменко полагает, что он достиг улучшения качества звучания за счет введения разнообразных обратных связей, среди которых ООС на экранные сетки через отводы Іб и Ів выходного трансформатора Тр1, общая ООС через делитель R12-R30, местные ООС в цепях возбуждения всех каскадов.

УНЧ 8Вт на лампах 6Н1П, 6Н2П, 6П1П (А. Кузьменко)

Существенным отличием данной схемы от других является наличие корректирующей цепочки R14-07 в анодной цепи левого по схеме триода лампы Л2. С помощью этой цепочки достигается уменьшение завала АЧХ усилителя в области высоких частот, который возникает из-за влияния нескольких факторов, главными из которых можно считать именно наличие местных ООС, а также низкое качество выходного трансформатора Тр1.
