Стационарный ламповый усилитель на 6Ж1П, 6Н2П, 6П14П Г. Гендина

категория Схемы усилителей  материалы в категории * Подкатегория Схемы ламповых усилителей

Источник: Радиоаматор 1999. 40 лучших конструкций ламповых УМЗЧ за 40 лет

 Этот ламповый усилитель мощности стационарного типа обеспечивает высокое качество звучания. Опубликован он был Г. Гендиным в книге ’’Самодельные УНЧ”, МРБ-1964.
По странному совпадению, схема этого усилителя (рис.26) очень похожа на стандартный 10-ваттник фирмы ”Кинап”, который в 60-70-х годах был в каждом радиоузле, разве что лампы заменены с 6П3С на более современные. Предварительные каскады на лампах Л1, Л2 разгоняют оконечный усилитель до такой мощности, чтобы при наличии глубокой ООС через R26-R34 обеспечить номинальную выходную мощность.

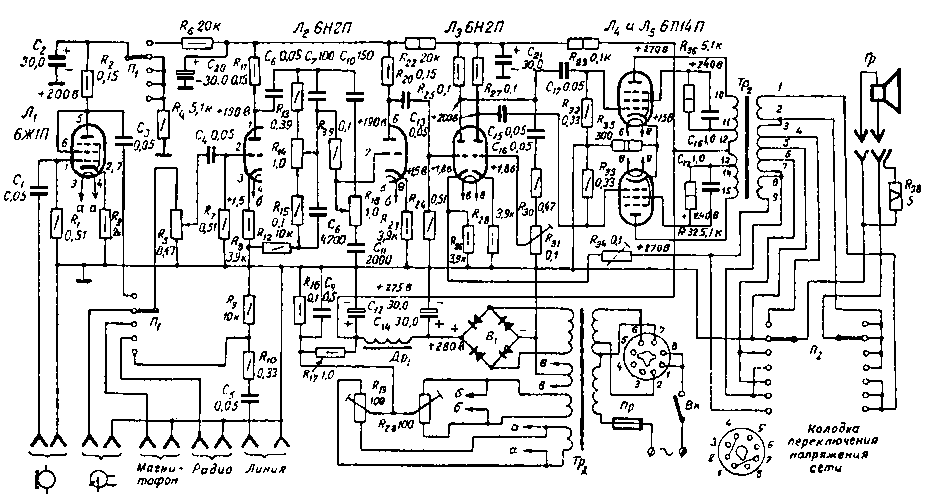

Схема усилителя

Отличает данный усилитель законченная функциональность, в нем имеются все необходимые регулировки, на входе можно подключать любой источник звука, будь-то микрофон, звукосниматель, магнитофон, радиоприемник, телевизор или радиотрансляционная линия. На выходе можно подключать любые из имеющихся типов динамических головок, для чего предусмотрен переключатель П2 во вторичной обмотке выходного трансформатора Тр2.

Питание анодных цепей осуществляется при низком уровне пульсаций благодаря наличию фильтра С12-Др1-С13, все средние точки накальных обмоток через подстроечные резисторы R19, R23, причем на них еще подается смещение 27 В через делитель R16-R17. В выпрямителе В1 можно использовать диоды типа Д226 или Д7Ж.
