Схема двухканального УМЗЧ на лампах 6Н2П, 6П14П (30Вт)

категория Схемы усилителей материалы в категории  * Подкатегория Схемы ламповых усилителей

Источник: Радиоаматор 1999. 40 лучших конструкций ламповых УМЗЧ за 40 лет

Достаточно мощный высококачественный ламповый двухканальный УМЗЧ из книги МРБ-407/1961 собран на 11 лампах. Выходная мощность усилителя 30 Вт при коэффициенте нелинейных искажений на частоте 400 Гц менее 0,5 %. Полоса воспроизводимых частот составляет 30...15000 Гц.

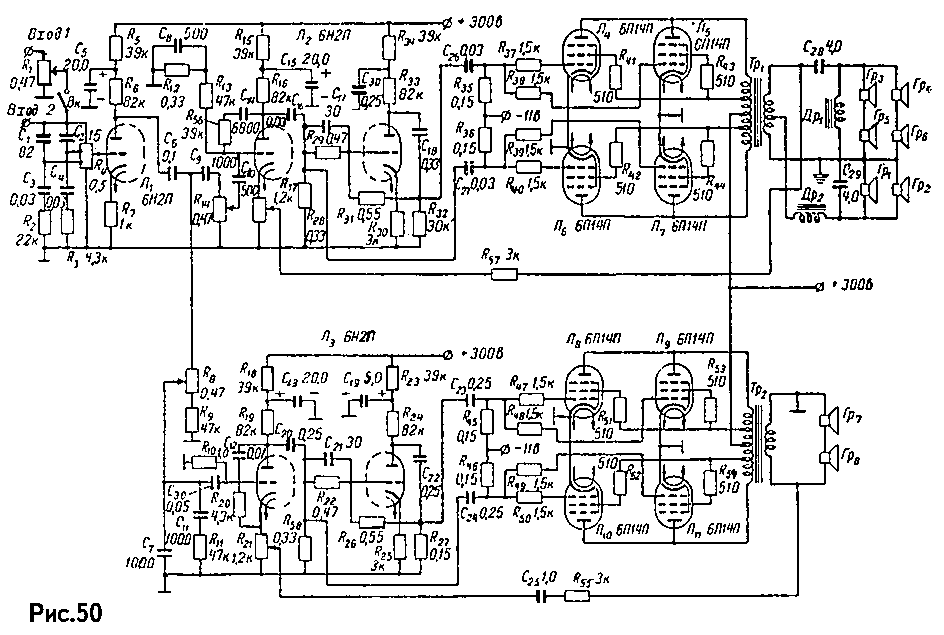

Схема усилителя

Разделение каналов происходит на частоте 800 Гц. Для этого служат фильтры на каждого из каналов (рис.50), а в остальном оба канала усиления совершенно идентичны. Оба усилителя охвачены ООС, которую можно регулировать в пределах 12 дБ, добиваясь качественного звучания. Особенностью схемы является подача смещения на управляющие сетки выходного каскада от отдельного стабильного источника, что, по замыслу автора конструкции, позволяет наилучшим образом обеспечить симметрию двухтактного каскада.
