Ламповый УНЧ магнитолы Миния на 6Н2П и 6П14П

категория Схемы усилителей материалы в категории * Подкатегория Схемы ламповых усилителей

60-те годы прошлого века были практически последними из истории "Ламповых музыкальных комбайнов"- их уже потихоньку начинала вытеснять более компактная транзисторная техника.

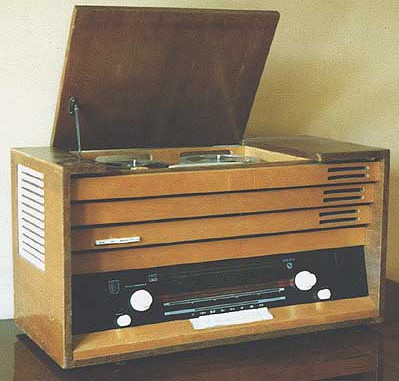

В те годы одним из популярных изделий была магнитола ”Миния” литовского производства.

Так как для нас интерес представляет усилитель, то радиоприемную часть мы упустим.

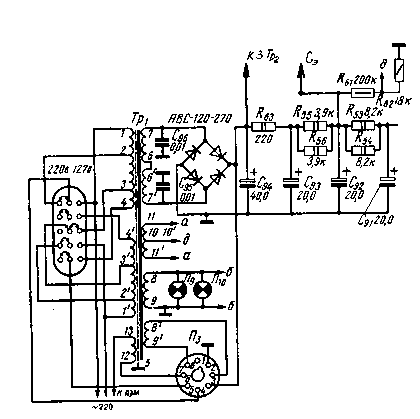

Схема усилителя и блока питания магнитолы Миния

схема лампового усилителя магнитолы Миния

Номинальная выходная мощность магнитолы 1,5 Вт. Выпрямитель магнитолы собран на четырех селеновых столбах АВС-120-270 , включенных по мостовой двухполупериодной схеме. Анодно-экранное напряжение подается через многозвенный RC-фильтр. Потребляемая мощность от сети не свыше 80 Вт, при подключении магнитофона потребляемая мощность возрастает до 125 Вт.

На магнитофонной панели располагается универсальный, который работает как в режиме записи, так и в режиме воспроизведения. Во время записи лампы Л1 и Л2 работают как усилитель НЧ, а лампа Л4 - индикатором уровня записи. Каскад на лампе Л3 используется как генератор стирания и подмагничивания (частота 55    кГц).    При воспроизведении сигнал с универсальной головки поступает на сетку лампы Л1 к левую, половину лампы Л2, которые используются как усилитель НЧ. Генератор стирания и подмагничивания (лампа Л3) при этом отключается. Правая половина лампы Л2 при воспроизведении не используется.

Намоточные данные выходного и силового трансформаторов приведены в таблице.

Обозначение Количество Марка и диаметр Тип
по схеме витков провода, мм сердечника
Тр1 1 - 2 460 ПЭВ 0,31 Ш19х40
2 - 3 670 ПЭВ 0,47
4 - 5 34 ПЭВ 0,93
6 - 7 1475 ПЭВ 0,23
1    Т - 2 2250 ПЭВ 0,12 Ш18х38
3 - 4 75 ПЭВ 0,59
4 - 5 55 ПЭВ 0,8
6 - 7 90 ПЭВ 0,12

Источник: Радиоаматор 1999. 40 лучших конструкций ламповых УМЗЧ за 40 лет.
