Ламповый УНЧ радиолы Ригонда на 6Н2П и 6П14П
категория Схемы усилителей материалы в категории * Подкатегория Схемы ламповых усилителей

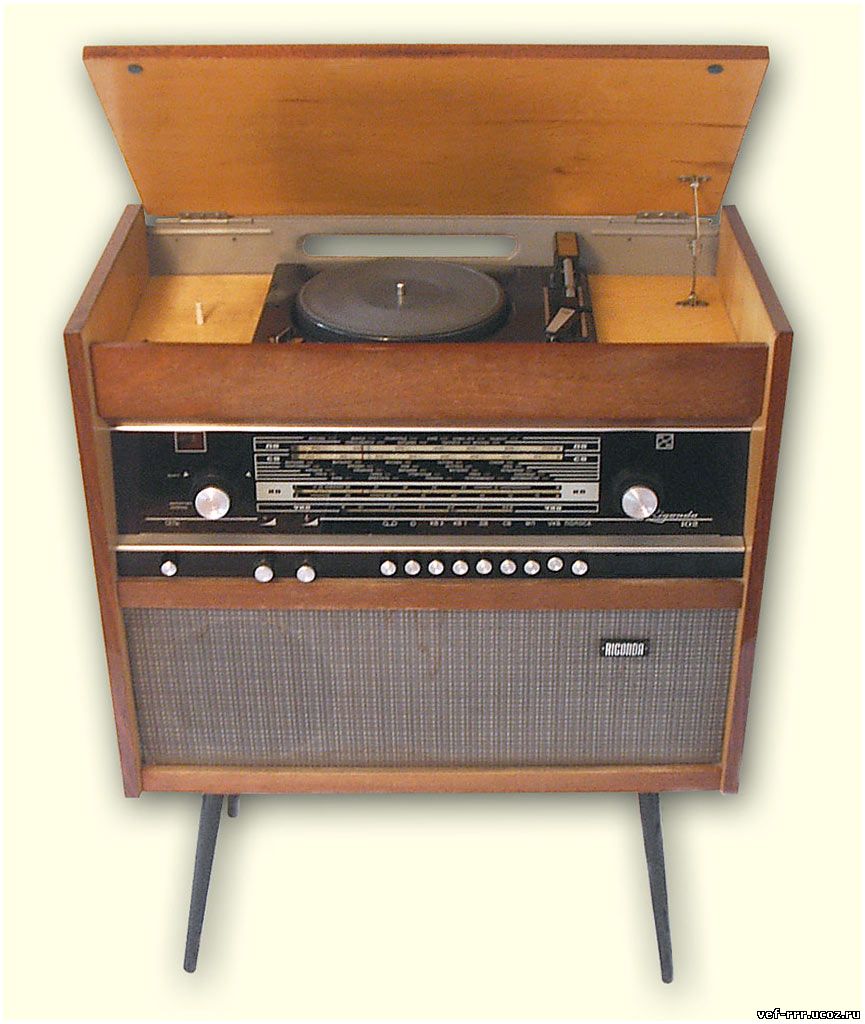

Радиола высокого класса Ригонда - разработка рижского завода ”ВЭФ”. Она рассчитана на прием программ местных и дальних широковещательных станций в диапазонах длинных, средних, коротких и ультракоротких волн. Воспроизведение сигнала могло быть стереофоническим и монофоническим, в зависимости от комплектации изделия.
Радиола была ламповой, и конечно же и усилитель ламповый, он то нам и интересен- вот его схема:
В усилителе НЧ используются два каскада на двойном триоде 6Н2П. Регулировка тембра низших частот осуществляется частотно-зависимым делителем RC, а регулировка тембра высших частот дифференциальной схемой положительной и отрицательной обратной связи.
Выходной каскад выполнен на лампе 6П14П по ультралинейной схеме.
Блок питания выполнен в виде отдельного узла, включающего LU-образный или ленточный силовой трансформатор ТС-50, селеновый выпрямитель АВС-80-260 и электролитические конденсаторы с сопротивлениями. На блоке размещается также выключатель напряжения сети, экранированный металлическим экраном.

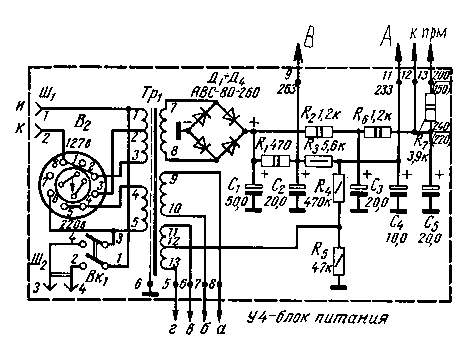

Схема блока питания
Намоточные данные выходного и силового трансформаторов приведены в таблице.
| Обозначения на схеме | Число витков | Марка и диаметр провода, мм | Тип сердечника |
| Тр1 вых | |||
| 1 - 2 | 650 | ПЭЛ 0,15 | Ш20Х20 |
| 2 - 3 | 2250 | ПЭЛ 0.15 | |
| 4 - 5 | 120 | ПЭЛ 0,55 | |
| Тр1 питание | |||
| 1-2 | 160 | ПЭЛ 0,41 | УШ26Х28 |
| 2-3 | 435 | ПЭЛ 0,35 | |
| 4-5 | 435 | ПЭЛ 0,35 | |
| 7-8 | 1200 | ПЭЛ 0,23 | |
| 9-10 34 | ПЭЛ 0,8 | ||
| 11-12 | 16 | ПЭЛ 0,51 | |
| 12-13 | 16 | ПЭЛ 0,51 |
Источник: Радиоаматор 1999. 40 лучших конструкций ламповых УМЗЧ за 40 лет.
