Схема лампового УНЧ с пятиполосным эквалайзером (6Н3П, 6П14П, 6П45С)

подкатегория Схемы ламповых усилителей

Предлагаю хорошо отработанную схему унч на 6п45с, с пятиполосным темброблоком.  Усилитель выполнен по классической однотактной схеме. За основу была взята схема А.Манакова.

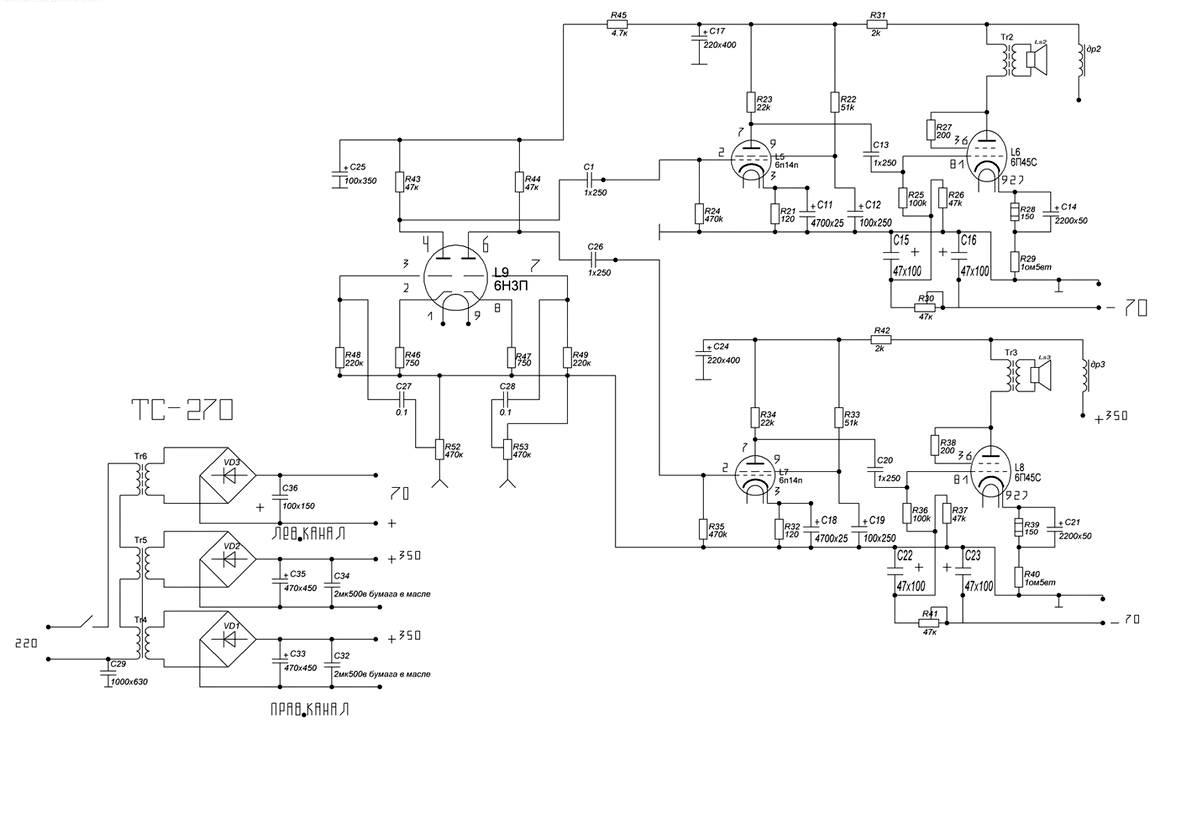

Схема усилителя

В процессе сборки и наладки были изменены некоторые номиналы резисторов.в процессе настройки понадобится подобрать R23, R34 таким образом, чтобы напряжение на анодах 6п14п имело значение 190в, далее подбором R45 устанавливаем анодное на 6н3п 90-110в.

Возможно придется подобрать сопротивление R22, R33 напряжение на выводе 9 устанавливаем 90в. отрицательное напряжение на управляющей сетке 6п45с может быть от 45 и до 70в, все зависит от применяемых лам и степени изношенности.у меня это значение равняется 54в.  На этом вся настройка заканчивается.

Схема регулятора эквалайзера к усилителю

В качестве темброблока использовал схему на BA3822LS. Эта микросхема имеет неплохие  параметры и доступна в продаже. Достоинства такого схемного решения - отсутствие кучи экранированных проводов и экранов, при отсутствии сигнала никаких шумов фонов и шипений не наблюдается.

Готовый темброблок подключать ко входу унч желательно через подстроечные резисторы в 100 ком,т.к микросхема имеет достаточной высокий уровень усиления. Вот схема:

Изначально,вместо микросхемы мною использовалась аналогичная схема на двух лампах 6н3п, но в конце концов я от нее отказался в силу невозможности избавится от помех и фона в следствии слабой экранировки ламп и всей схемы из за недостаточности места в корпусе.

Отмечу что блок регулировок на лампах все же звучит теплее как мне кажется.  Для тех кому интересен этот вариант схема так же прилагается.

Теперь о блоке питания для данного лампового усилителя. Взят готовый трансформатор тс270 только немного домотал витков поверх имеющихся обмоток.  Дросели взяты готовые от... не помню чего...  Или от чб телека или приемника ..питание каждого канала желательно организовать раздельное для уменьшения помех и искажений между ними.  Я использовал один выпрямитель в оба канала.

Особого желания мотать еще одну обмотку не было, да и провода тоже. Уделил больше внимания к конденсаторам в замен.  Ничего такого замечено не было, обошелся одной повышающей обмоткой.  Выходные трансформаторы самодельные,типа тс-20 тс-30 у кого какие есть, с подковообразным сердечником.

Мотаем таким образом: первичка 94 витка проводом 0,47 затем 900 витков первички проводом 0.18  должно получится так 94/900/94/900/94/.  Первичку соединяем в послед вторичку параллельно, между половинками железа никаких прокладок из бумаги не ставим. Мажем супермоментом (секундный клей) собираем и одеваем сверху на железо бандаж если он имеется, если нет то зажимаем железо до полного высыхания клея.

Плюс такого решения - не издает шумов при работе(при условии хорошего железа и плотно уложеных обмоток), надежно держится железо а при необходимости легко разбирается - остаточно в месте склеивания ударить слегка чем нибудь тяжелым.

Автор статьи и конструкции: Сэм ( dimka.kyznecov[собачка]rambler.ru ).
