УМЗЧ на октальных пентодах

категория Аудиотехника материалы в категории
Подкатегория Схемы ламповых усилителей

С. Павлов.
Радиоконструктор 2000 год, № 3, стр 16

Предлагается для повторения схема несложного лампового усилителя на довольно распространенных лампах 6П3С которые встречались во многих ламповых телевизорах.

Характеристики усилителя
Выходная мощность на нагрузке 4 Ом..........20 Вт
КНИ не более 1 %
Диапазон рабочих частот 30........35 000 Гц

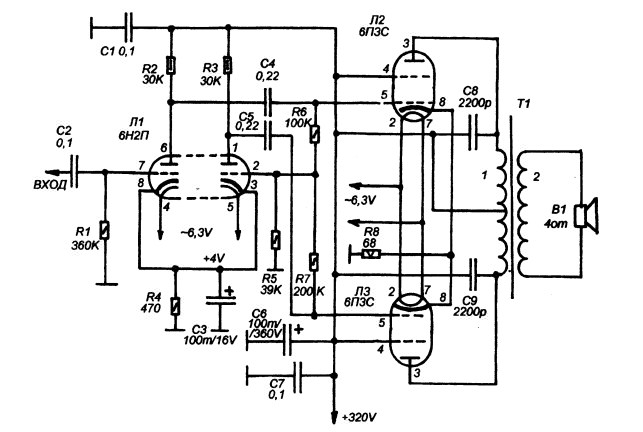

Схема усилителя

Источник питания необходим с мощностью не менее 160 Вт. Для этой цели может прекрасно подойти трнасформатор ТС-180 от черно-белого лампового телевизора.
Выходной трансформатор имеет сердечник из пластин Ш-32 с окном 13 Х 40 мм, толщина пакета пластин 35 мм.
Первичная обмотка содержит 850 +850 витков ПЭВ- 0,23, вторичная 63 витка ПЭВ- 1,6.
все неполярные конденсаторы должны быть расчитаны на напряжение не менее 350 Вольт.
