Стереофонический усилитель на пяти лампах

Категория Схемы усилителей материалы в категории Подкатегория Схемы ламповых усилителей

Двухтактный усилитель собран на распространенных лампах от старых черно-белых телевизоров.
Его технические характеристики:
Номинальная выходная мощность........6 Вт
Коэффициент нелинейных искажений при номинальной выходной мощности не более 1,5%
Потребляемая мощность не более 100 Вт
Диапазон воспроизводимых частот 22..........18 000 Гц

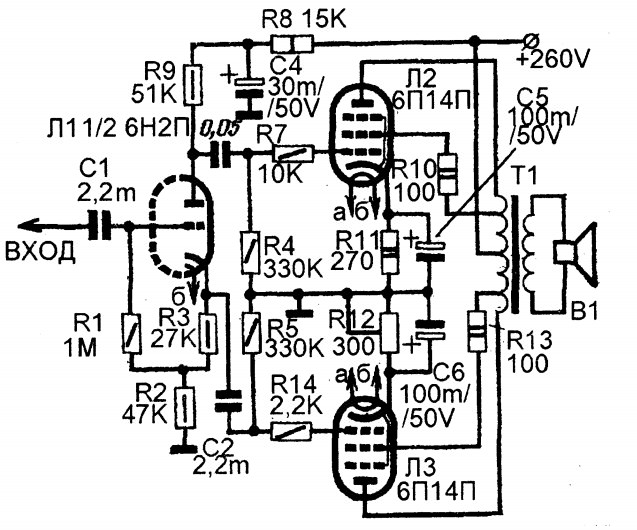

Схема лампового стереофонического усилителя

Так как каналы усилителя едентичны, то на схеме показан только один канал (кроме входного каскада- во втором канале работает вторах часть лампы- она показана пунктиром).
Входной каскад выполнен на лампе 6Н2П. Выходной каскад- двухтактный. В каждом плече выходного каскада применены лампы 6П14П. Вместо них без переделок можно применить лампы 6П15П- это немного уменьшит громкость, но зато возрастут частотные характеристики.
Выходной трансформатор применен от старых радиол типа "Урал". В принципе подойдет любой от подобных устройств- главное требование это наличие выода от середины первичной обмотки.
Сетевой трансформатор должен быть мощностью не менее 100 Ватт, обеспечивать выходное напряжение 250 Вольт с током нагруки от 300 мА а также иметь накальную обмотку 6,3 Вольта.

С. Павлов.
Радиоконструктор 1999 год, №6
