Ламповый усилитель ЗУ-430
категория Схемы усилителей материалы в категории Подкатегория Схемы ламповых усилителей
Любители "Лампового звука" черпают свои идеи со старых промышленных аппаратов. Здесь приводится схемы и техническое описание одного из таких агрегатов- звукоусилительное устройство ЗУ-430, представляющее собою полный усилитель. Выпускался он в конце 60-х годов прошлого века.
Его исходное предназначение- "Озвучивание клубных мероприятий". Работал он на две параллельно включенные акустические системы выдававшие общую мощность 20 Ватт.
На сегодняшний день это кажется примитивом, но не забывайте о том что речь идет о старом ГОСТе и данные характеристики очень даже неплохи и по современным меркам.
В составе акустических систем применялись динамики 4ГД-28, которые при своей, казалось-бы, небольшой мощности имели достаточно большой размер и благодаря этому создавали неплохое акустическое давление.

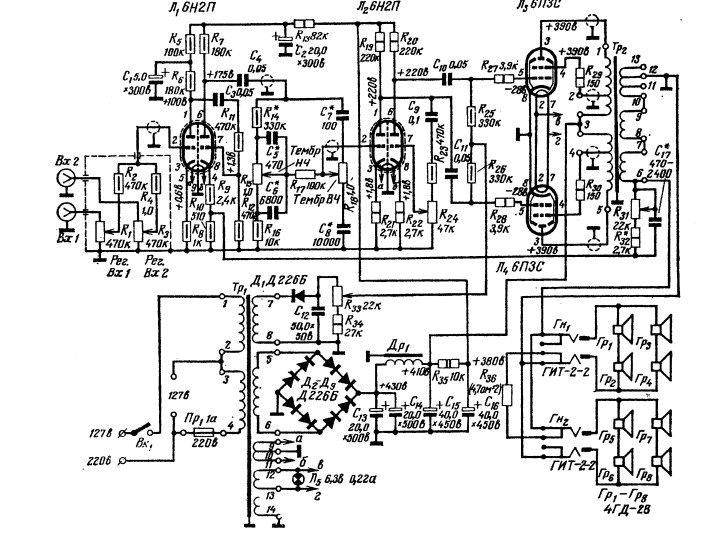

Схема лампового усилителя ЗУ-430
Полное описание устройства приводилось в журнале Радио за 1970 год. Вот выдержки:
Звуковоспроизводящее устройство ЗУ-430
Инж. В. ВОЛОШИН. инж. В. ИВАХА, инж. Л. ФЕДОРЧУК.
Звуковоспроизводящее переносное устройство ЗУ-430 состоит из высококачественного усилителя IНЧ и двух акустических агрегатов. Оно предназначено для совместной работы с электромузыкальными инструментами, в том числе с адаптеризованными. ЗУ-430 можно использовать и для усиления звуковых сигналов от других источников речевых и музыкальных программ: звукоснимателя, магнитофона, а также микрофона. В последнем Случае обязательно применение микрофонной приставки, входящей в комплект Зу-430.
Усилитель НЧ имеет два входа с независимой регулировкой усиления и регулировку тембра в области низших и высших звуковых частот.
Основные характеристики усилителя ЗУ-430:
Номинальная выходная мощность — 20Вт.
При коэффициенте нелинейных искажений не более — 2%.
Чувствительность:
со входа Вх1—100 мв,
со входа Вх2—220 мв,
с микрофонной приставкой —не хуже З мв.
Динамический диапазон — 60 дб.
Полоса воспроизводимых звуковых частот — 30—15000 гц,
Неравномерность частотной характеристики – не более 3дб.
Питается усилитель от сети переменного тока напряжением 127 или 220в, потребляемая мощность – 85Вт.
Размеры усилителя - 305х210х175мм.
В каждом звуковом агрегате установлено по четыре громкоговорителя - 4ГД-28
Размеры агрегата - 800х500х250мм.
Вес – 14кг
С Павлов
Радиоконструктор 1999 год, №5

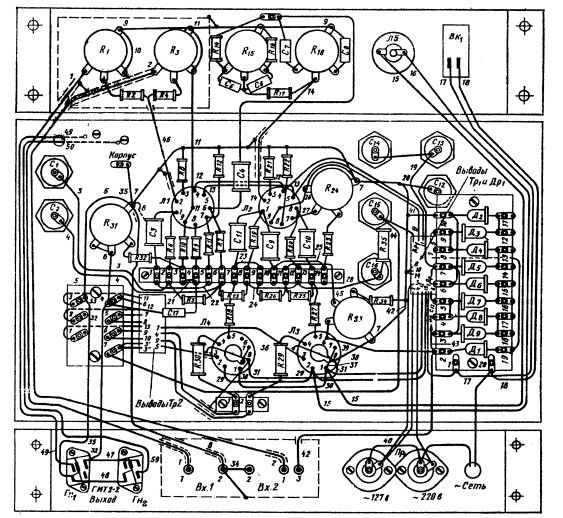

Во вложении- скрины из журнала Радио с описанием конструкции
