Высококачественный УНЧ 42 ВТ на К544УД2, КТ818Б, КТ819Б

категория схемы усилителей НЧ  материалы в категории * Подкатегория Схемы усилителей на микросхемах

Источник: Николаев А.П., Малкина М.В. 500 схем для радиолюбителей. Уфа, 1998 г

Его основные особенности - использование ОУ в малосигнальном режиме , что расширяет полосу частот сигналов, воспроизводимых без превышения скорости нарастания выходного напряжения ОУ; применение транзисторов выходного каскада в схеме с ОЭ, а предоконечного - с разделенной нагрузкой в цепях эмиттеров и коллекторов. Последнее, кроме очевидного конструктивного преимущества - возможности размещения всех четырех транзистров на общем теплоотводе, дает определенные преимущества по сравнению с выходным каскадом, в котором транзисторы включены по схеме ОК.

Основные технические характеристики усилителя:

Номинальный диапазон частот ................................. Гц 20...20000

Номинальная (максимальная) выходная мощность, Вт,

на нагрузке сопротивлением, 4 Ом: ........................................30(42)

Коэффициент гармоник при номинальной мощности, %, не более,

в номинальном диапазоне частот ..............................................0,01

Номинальное (максимальное) входное напряжение, В ............0,8(1)

Входное сопротивление, кОм .....................................................47

Выходное сопротивление, Ом, не более ............................... 0,03

Относительный уровень шума и фона, дБ, не более ............... -86

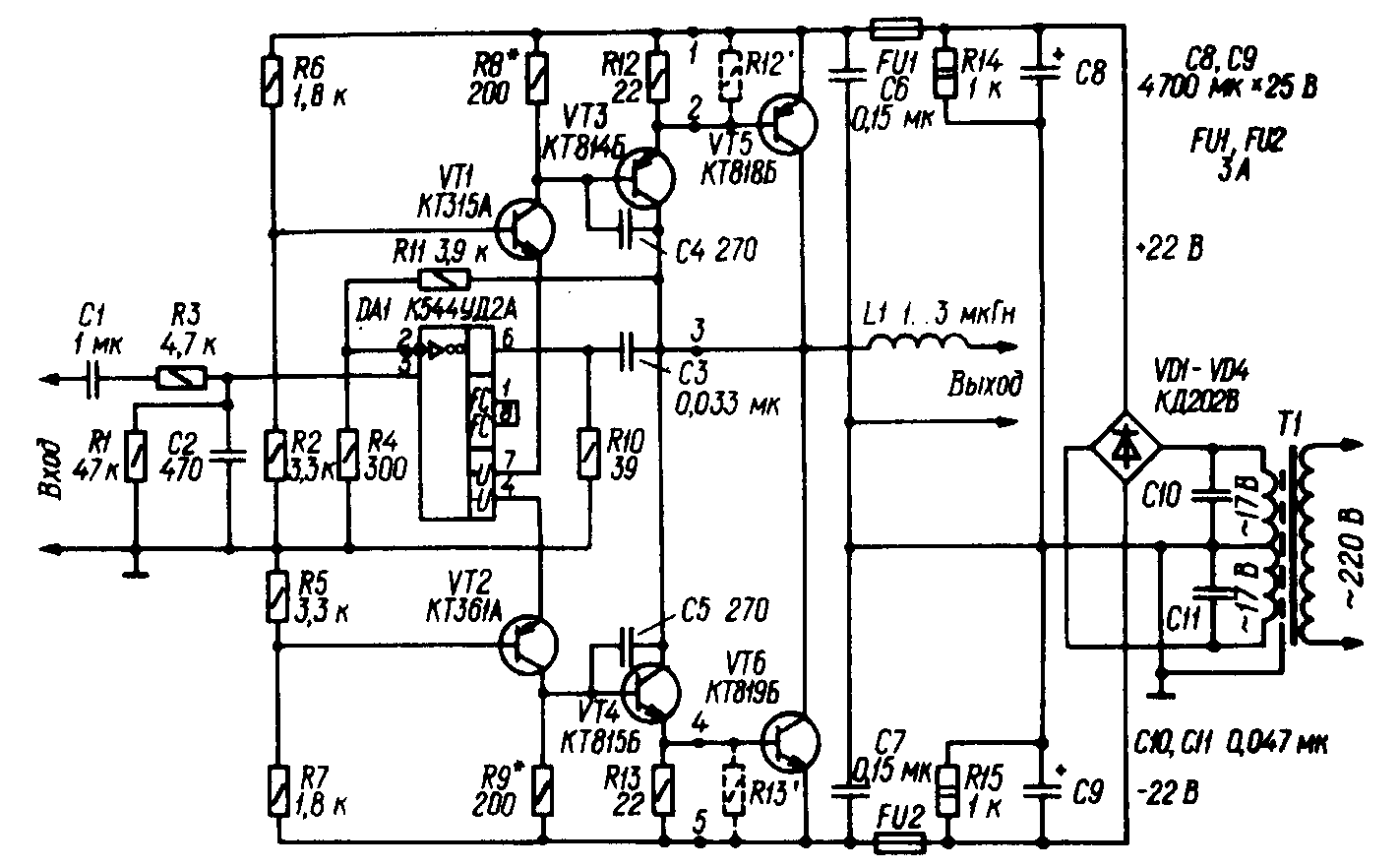

Схема усилителя

Высококачественный УНЧ 42 ВТ на К544УД2, КТ818Б, КТ819Б

ОУ DA1 питается через транзисторы VT1, VT2, которые снижают напряжения питания до требуемых значений. Токи покоя транзисторов создают падения напряжения на резисторах R8 и R9, достаточные для обеспечения необходимого напряжения смещения на базах транзисторов VT3, VT4 и VT5, VT6. При этом напряжения смещения для транзисторов оконечного каскада выбраны такими (0,35...0,4 В), чтобы они оставались надежно закрытыми при повышении напряжения питания на 10...15% и перегреве на 60...80оС. Снимаются напряжения смещения с резисторов R12, R13, которые одновременно стабилизируют режим работы транзисторов предоконечного каскада и создают местные ООС по току. ФНЧ R3C2 и ФВЧ C3R10 с частотами среза в области 60 кГц предотвращают работу сравнительно низкочастотных транзисторов VT3 - VT6 на более высоких частотах во избежание их пробоя. Конденсаторы С4, С5 корректируют АЧХ предоконечного и оконечного каскадов, предотвращая их самовозбуждение при неудачном монтаже.

Катушка L1 повышает стабильность работы УМЗЧ при значительной емкостной нагрузке. УМЗЧ питается от нестабилизированного выпрямителя. Он может быть общим для обоих каналов стереоусилителя, однако в этом случае емкость конденсаторов фильтра С8 и С9 необходимо увеличить вдвое, а диаметр провода вторичной обмотки трансформатора Т1 - в 1,5 раза. Предохранмители включают в цепи питания каждого из усилителей. Кроме указанного на схеме, в УМЗЧ можно применить ОУ К140УД6Б, К140УД7А, К544УД1А, однако коэффициент гармоник на частотах выше 5 кГц возрастет в этом случае примерно до 0,3%.Большое значение имеет монтаж УМЗЧ, соединение его каналов с источником питания.

Провода питания (+22 В, -22 В и общий) должны быть возможны более короткими (к каждому каналу они должны быть проложены отдельно) и достаточно большого сечения (при максимальной мощности 42 Вт - не менее 1,5 кв.мм). Проводами такого же сечения должны быть подключены акустические системы, а также цепи эмиттеров и коллекторов транзисторов оконечного каскада к плате УМЗЧ.
