Усилитель 50 Вт на К140УД11 с выходным каскадом на КТ827
категория Схемы усилителей НЧ материалы в категории * Подкатегория Схемы усилителей на микросхемах
Источник: 500 схем для радиолюбителей. Схемы усилителей НЧ .Николаев А.П., Малкина М.В. Уфа. 1998 г
Вниманию радиолюбителей представлена схема усилителя с применением двух микросхем- операционных усилителей (ОУ) К140УД11 с мощным выходным каскадом на составных транзисторах КТ827. Такое сочетание позволило получить довольно высокую выходную мощность при сравнительно небольшом уровне шумов.
Основные технические характеристики усилителя
Входное напряжение, В ............................................... 0,775
Входное сопротивление, кОм ........................................ 5
Номинальная выходная мощность, Вт, при сопротивлении нагрузки,
Ом: 4 ..........................................................................25...50
8 ................................................................................ 25...40
Номинальный диапазон частот, Гц ................................. 20...20000
Коэффициент гармоник, %, не более ............................. 0,03
Относительный уровень шумов в номинальном диапазоне частот, дБ,
не менее ......................................................................-95

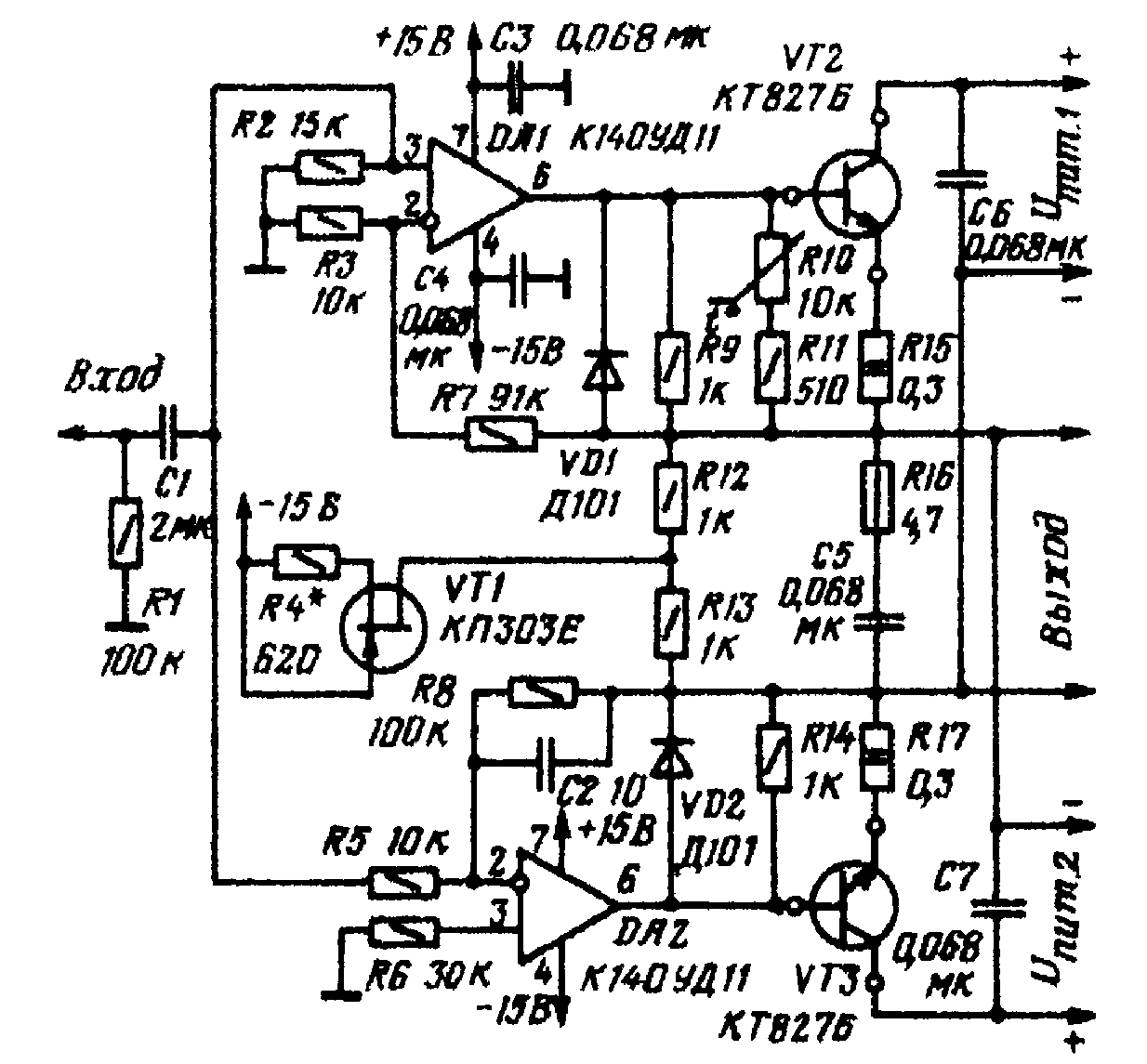

Схема усилителя
Функции каскадов предварительного усиления сигнала по напряжению выполняют работающие в противофазе ОУ DA1 и DA2, первый из которых охвачен последовательной (R7, R3), а второй - параллельной (R8, R5) ООС. Выходной каскад собран на транзисторах VT2, VT3. Напряжение смещения обеспечивается генераторами тока, исключающими влияние нестабильности напряжения источника питания (-15В) на ток покоя выходных транзисторов, Температурная стабилизация тока покоя достигнута применением терморезистора R10, имеющего тепловой контакт с теплоотводом одного из транзисторов выходного каскада. Диоды VD1 и VD2 ограничивают отрицательное закрывающее напряжение (база - эмиттер) этих транзисторов на безопасном уровне. Величины нгапряжений источников питания и потребляемого тока для различных значений выходной мощности и сопротивления нагрузки приведены в [27]. Там же приводятся рисунки печатных плат усилителя. Транзисторы КТ827Б можно заменить на КТ827А и КТ827В, полевой транзистор КП303Е - на КП303Г или КП303Д.
Вместо ОУ К140УД11 можно использовать и другие (с соответствующими цепями коррекции), однако при этом могут значительно возрасти нелинейные искажения на высоких частотах. Диоды VD1 и VD2 - кремниевые любого типа. Терморезистор R10 (КМТ-17В) можно заменить на любой другой, подобрав резистор R11 таким образом, чтобы сохранился прежний режим стабилизации.
