TA3020 усилитель 2х300 Ватт

категория Схемы усилителей материалы в категории * Подкатегория Схемы усилителей на микросхемах

Микросхема- драйвер TA3020 представляет собою микросборку драйверов для полевых транзисторов и способна выдавать выходную мощность до 300 Ватт на канал.

Типовая схема включения:

ta3020 типовая схема включения

Выходные транзисторы необходимо установить на радиаторы.

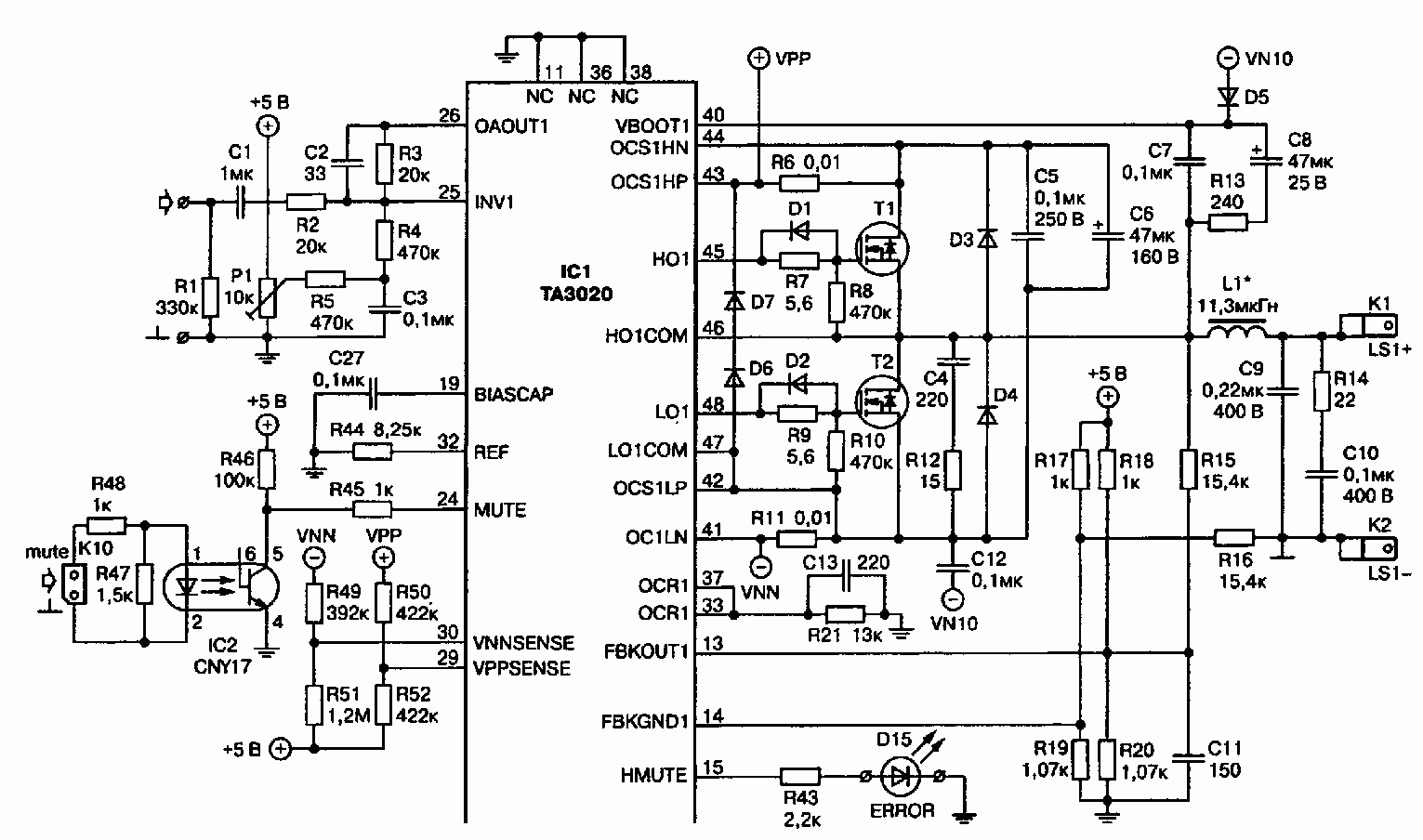

Любительская схема с применением TA3020

УМЗЧ класса Т с выходной мощностью 2x300 Вт разработал Тон Гизбертс. Он выполнен на ИМС драйвера IC1 ТА3020 фирмы Tripath и двух парах мощных n-канальных МОП-транзисторов Т1—Т4.

Входная аналоговая ступень ИМС обеспечивает усиление, равное отношению R3/R2 (R24/R23 для второго канала). Конденсатор С2 (С15) ограничивает полосу частотой примерно 240 кГц, подавляя радиочастотные помехи. Cl (С14) определяет нижнюю граничную частоту, в данном случае 2,5 Гц.

images/akustik/amplifer_mikroshem/usilitel-33.png

Цепочка R4R5P1 в комбинации с блокирующим СЗ (R25R26P2C16) позволяют минимизировать (свести к практическому нулю) постоянное напряжение на выходе усилителя.

Усилитель класса Т относится к импульсным, по типу ШИМ. Но только частота несущей изменяется (в данном случае, от 200 кГц до    1,5 МГц, в режиме паузы — около 700 кГц) для достижения минимума искажений и максимума эффективности.

Процессор и модуляторы, встроенные в ИМС, обеспечивают формирование напряжений прямоугольной формы, управляющих мощными МОП-транзисторами, с небольшим «зазором», исключающим возможность протекания «сквозных» токов.

Выходные ФНЧ второго порядка L1C9 (L2C22) подавляют несущую ШИМ-колебания, пропуская на выход только звуковое напряжение. Цепочки Зобеля R14C10 (R35C23) включены параллельно выходу для обеспечения нормального функционирования усилителя при отключенной нагрузке.

Усиление модулятора и всего усилителя определяется резистором ОС R15 (R36) и делителем напряжения R18/R20 (R39/R41): KUM=(R15/Rp) + 1, где Rp=R18R20/(R18 + R20).

Конденсаторы С11 и С24 фильтруют и задерживают сигнал ОС для модулятора. Они определяют частоту модулятора и не случайно выбраны разными по емкости (С11=100 пФ, а С24=270 пФ): это надо для разноса частот модуляторов левого и правого каналов примерно на 40 кГц, что исключает нежелательные явления, связанные с биением близких частот.

Резисторы R6 и R11 (R27 и R32) используются встроенной системой защиты от перегрузок, допускающей максимальный выходной ток до 20 А.

Источник: Книга  Лучшие конструкции УНЧ и сабвуферов своими руками  Сухов Н. Е.
