TDA1514A высококачественный усилитель 50 Ватт

категория схемы усилителей материалы в категории  * Подкатегория Схемы усилителей на микросхемах

В этой статье расскажу Вам о микросхеме TDA1514A

Вступление

Начну немного с печального... В данный момент производство микросхемы прекращено... Но это не значит, что она сейчас "на вес золота", нет. Практически в любом радиомагазине или на радиорынке ее можно достать по цене 100 - 500 рублей. Согласитесь, немного дороговато, но цена абсолютно справедливая! Кстати, на мировых интернет-площадках, таких как eBay и Aliexpress они стоят намного дешевле...

Микросхема отличается низким уровнем искажений и широким диапазоном воспроизводимых частот, поэтому лучше использовать на широкополосных динамиках. Люди, собиравшие усилители на данной микросхеме хвалят ее за высокое качество звучания. Это одна из немногих микросхем, действительно "качественно звучащая". По качеству звука ни чуть не уступает популярным ныне TDA7293/94. Однако, если в сборке допущены ошибки - качественная работа не гарантируется.

Краткое описание микросхемы TDA1514A

Данная микросхема представляет собой одноканальный Hi-Fi - усилитель класса AB, мощность которого составляет 50Вт. В микросхему встроена защита SOAR, термозащита (защита от перегрева) и режим "Mute"

К достоинствам можно отнести отсутствие щелчков при включении и выключении, наличие защит, малые гармонические и интермодуляционные искажения, низкое тепловое сопротивление и другое. Из недостатков выделить практически нечего, кроме как выход из строя при "бегающем" напряжении (питание должно быть более-менее стабильным) и относительно высокая цена

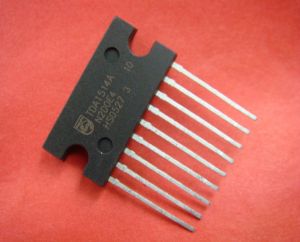

Внешний вид микросхемы TDA1514A

Микросхема выпускается в корпусе SIP с 9 длинными ножками. Шаг ножек составляет 2.54мм. На лицевой стороне надписи и логотип, а на задней теплоотвод - он соединен с с 4 ножкой, а 4 ножка это "-" питания. По бокам 2 проушины для крепления радиатора.

Как отличить оригинал от подделки?

Этим вопросом задаются многие, я постараюсь Вам ответить.

Итак. Микросхема должна быть аккуратно выполнена, ножки должны быть гладкими, незначительная деформация допускается, так как неизвестно как обращались с ними на складе или в магазине

Надпись... Она может быть выполнена как белой краской, так и обычным лазером, две микросхемы выше для сравнения (обе оригинальные). В том случае, если надпись нанесена краской, на микросхеме должна ВСЕГДА быть вертикальная полоса, разделенная проушиной. Пусть Вас не смущает надпись "TAIWAN" - ничего страшного, качество звучания у таких экземпляров ни чуть не хуже экземпляров без этой надписи. Кстати, практически половина радиодеталей делается в Тайване и в странах по соседству. Эта надпись находится не на всех микросхемах.

Еще советую обратить внимание на вторую строчку. Если она содержит только цифры (их должно быть 5) - это микросхемы "старого" производства. Надпись на них более широкая, также теплоотвод может иметь другую форму. Если надпись на микросхеме нанесена лазером и вторая строчка содержит только 5 цифр - на микросхеме должна присутствовать вертикальная полоса

Логотип на микросхеме должен присутствовать обязательно и причем только "PHILIPS"! Насколько мне известно, выпуск прекратился задолго до основания NXP, а это 2006 год. Если вы встретили данную микросхему с логотипом NXP, тут одно из двух - микросхему снова начали выпускать или же типичный "левачок"

Также необходимо присутствие впадин в форме кругов, как на фото. Если их нет - подделка.

Возможно есть еще способы выявить "левачок", но не стоит так напрягаться над этим вопросом. Случаев брака - всего единицы.

Технические характеристики микросхемы TDA1514A

* Входное сопротивление и коэффициент усиления подстраивается внешними элементами

Ниже таблица примерных выходных мощностей в зависимости от питания и сопротивления нагрузки

Схема включения микросхемы TDA1514A

Это так было в даташите. Грормоздко и некрасиво, так что пришлось перерисовать:

Схема немного отличается от предоставленной производителем, все характеристики, приведенные выше - они именно под ЭТУ схему. Отличий несколько и все они направлены на улучшение звука - в первую очередь установлены фильтрующие емкости, убрана "вольтдобавка" (о ней чуть позже) и изменен номинал резистора R6.

Теперь более подробно о каждом компоненте. C1 - входной разделительный конденсатор. Пропускает через себя только переменное напряжение сигнала. Также влияет на частотную характеристику - чем меньше емкость, тем меньше НЧ и соответственно чем больше емкость - тем и НЧ больше. Больше 4.7мкФ ставить не советовал бы, так как производитель предусмотрел всё - при емкости этого конденсатора равной 1мкФ усилитель воспроизводит заявленные частоты. Конденсатор использовать пленочный, в крайнем случае электролитический (неполярный желательно), но никак не керамический! R1 уменьшает входное сопротивление, а вместе с C2 образует фильтр от входных помех.

Как и в любом операционном усилителе здесь можно задать коэффициент усиления. Это делается при помощи R2 и R7. При этих номиналах КУ равен 30дБ (может незначительно отклоняться). С4 влияет на включение защиты SOAR и Mute, R5 влияет на плавную зарядку и разрядку конденсатора, в связи с чем при включении и выключении усилителя отсутствуют щелчки. С5 и R6 образуют так называемую цепь Цобеля. Ее задача - препятствование самовозбуждению усилителя, а также выполнение стабилизации частотной характеристики. C6-C10 подавляют пульсации по питанию, защищают от просадки напряжения.
Резисторы в данной схеме можно брать с любой мощностью, я например использую стандартные 0.25Вт. Конденсаторы на напряжение не менее 35В, кроме С10 - я использую у себя в схеме на 100В, хотя и 63В должно хватить. Все компоненты перед пайкой должны быть проверены на исправность!

Кроме всего прочего микросхема TDA1514A подразумевает еще и различные варианты включения, вот примеры:

Схема включения TDA1514A с "вольтдобавкой"

Данный вариант схемы взят из даташита. Отличается от вышеописанной схемы присутствием элементов С3, R3 и R4.
Такой вариант позволит получить до 4Вт больше, чем заявлено (при ±23В). Но при таком включении могут незначительно повысится искажения.  Резисторы R3 и R4 применять на 0.25Вт. У меня на 0.125Вт не выдерживали. Конденсатор C3 - 35В и выше.

Мостовая схема включения TDA1514A

В данной схеме необходимо использование  двух микросхем. Одна дает на выходе положительный сигнал, другая - отрицательный. При таком включении можно снять более 100Вт на 8 Ом.

По словам собравших, данная схема абсолютно работоспособна и у меня даже есть более подробная табличка примерных выходных мощностей. Она ниже:

А если поэксперементировать, например при   ±23В подключить нагрузку 4 ом, то можно получить до 200Вт! При условии что радиаторы не будут сильно греться, 150Вт в мост микросхемы потянут легко.

Такую конструкцию неплохо использовать в сабвуферах.

Питание микросхемы двуполярное (и так понятно из схем включения), причем желательно использовать стабилизированное.
Но в принципе можно и "по старинке"- диодный мост и несколько конденсаторов большой емкости.
