КА2206- простой стереоусилитель 3 Ватта

Категория Самодельная аудиотехника материалы в категории
Подкатегория Схемы усилителей на микросхемах

Нелисеев. Л.Д
Радиоконструктор, 2001 год, №9, стр 21

Микросхема КА2206 (полные аналоги: TEA2025, KT2206, LA4182, LA4183, LA4555) представляет собою стереофонический усилитель НЧ имеющий параметры:

Количество каналов--- 2
Выходная мощность, Вт-- 2x2.3
Напряжение питания, В-- 9…11
Тип корпуса-- diph12
Сопротивление нагрузки, Ом-- 4
Напряжение питания--- однополярное

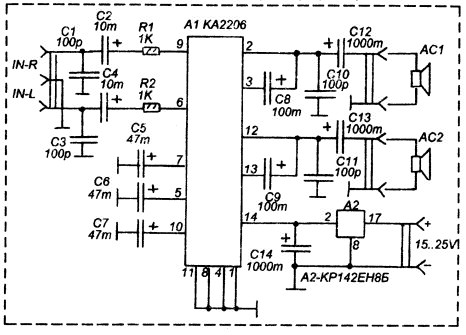

Схема включения показана на рисунке. Схема не совсем типовая (доработана автором)- в ней добавлен стабилизатор напряжения.

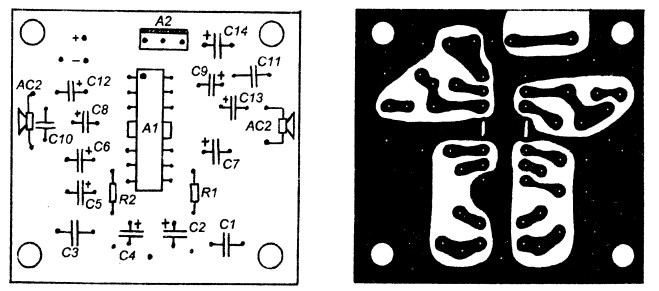

Усилитель можно изготовить на печатной плате из фольгированного текстолита, эскиз платы показан на рисунке
