Стереоусилитель на КР544УД2А и КТ972(73)

Категория Самодельная аудиотехника материалы в категории

Подкатегория Схемы усилителей на микросхемах

Терещук М.С.
Радиоконструктор, 2001 год, №8, стр 12- 14

Данный усилитель можно использовать в составе самодельного аудиокомплекса или как усилитель для компьютера.
Характеристики усилителя:
* Питание..... однополярное, не стабилизированное, 15V
* Номинальная выходная мощность при нагрузке 4 Ома....... 5 Ватт\канал
* КНИ не более.......0,08%
* Диапазон воспроизводимых частот....... 20- 20 000 ГЦ
* Отношение сигнал\шум не более 70 дБ

Таким образом при относительной простоте данный усилиетль имеет более высокие характеристики чем большинство специализированных микросхем УНЧ.

Схема усилителя

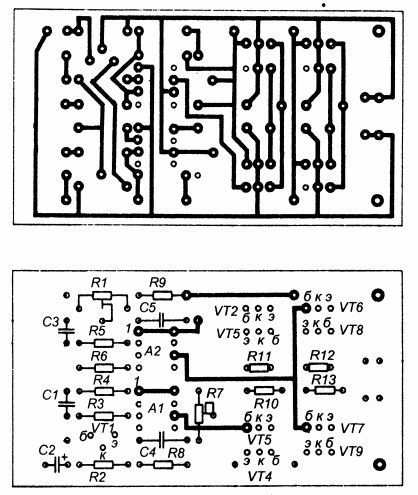

Печатная плата

Небольшое примечание: Выходная мощность усилителя может показаться очень маленькой, но стоит принять во внимание тот факт что данный параметр здесь указан еще в старом "советском" ГОСТе, а следовательно это вовсе не те огромные величины которые мы так привыкли видеть, к примеру, на примитивных автомагнитолах
