Система 2.1 для автомагнитолы

Категория Самодельная аудиотехника материалы в категории

Подкатегория Схемы усилителей на микросхемах

В.Каравкин
Радиоконструктор, 2001 год, № 6, стр 22- 23

Устройство на двух микросхемах типа TDA1560Q предназначенное для применения в составе автомобильного усилителя. Устройство работает по принципу 2.1: два ВЧ канала обеспечивающих громкость звучания и мощный усилитель НЧ (сабвуфер)

Основные характеристики следующие:
* Максимальная выходная мощность НЧ канала на нагрузке 4 Ом.......40 Вт
* Максимальная выходная мощность СЧ\ВЧ каналов........2х22 Вт
* Максимальный потребляемый ток.....10 А
* Частота среза НЧ канала.......300- 400 Гц

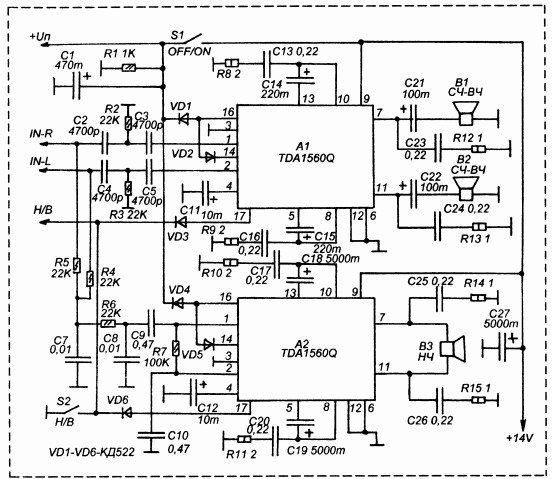

Схема усилителя
