HI-FI стереоусилитель на с эквалайзером и LM3886

Категория Самодельная аудиотехника материалы в категории

Подкатегория Схемы усилителей на микросхемах

С.Павлов.
Радиоконтсруктор, 2001 год, № 6, стр 19- 21

Микросхема LM3886 производства National Semiconductor представляет собою двуполярный УНЧ с выходной мощностью до 150 Ватт на нагрузке 4 Ома при КНИ не более 0,1%.
На ее основе автором предлагается изготовить стереофонический усилитель класса HIFI, дополненного эквалайзером.

Основные характеристики усилителя следующие:
* Номинальная выходная мощность
на нагрузке 4 Ом и КНИ 0,06%........ 2х100 Вт
* Максимальная выходная мощность при КНИ не более 0,1 %....... 2х150 Вт
* Диапазон воспроизводимых частот,
на которых КНИ не превышает 0,1 %..... 20- 20 000 Гц
* Уровень собственных шумов не более....-98 дб
* Входное сопротивление...... 1 мОм
* Чувствительность входа.... 0,5 В
* Диапазон регулировок эквалайзера.......+- 12 дб

Схема эквалайзера

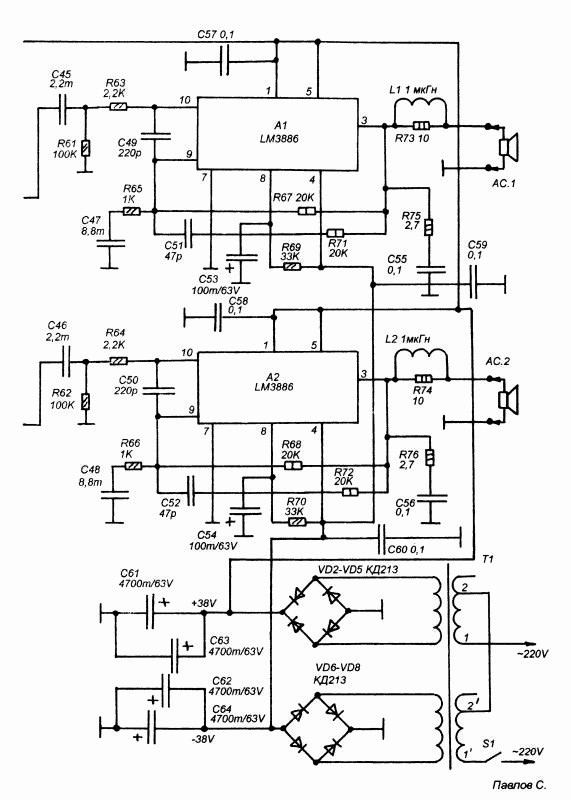

Схема усилителя мощности

Интересуют подробности? Скачайте журнал-источник в нашей бесплатной библиотеке (ссылка указана в начале).
