Стереоусилитель на микросхеме TDA7294

категория Схемы для аудиотехники материалы в категории

Подкатегория Схемы усилителей на микросхемах

С. Павлов
Радиоконструктор, 2001 год, №3, стр 16- 18

Предлагается конструкция стереофонического усилителя выполненного на трех микросхемах: в качестве УНЧ применены две микросхемы TDA7294, в предварительном каскаде применена микросхема A1524 которая содержит предварительный усилитель и цифровые регуляторы громкости, баланса и тембра по высоким и низким частотам.

Параметры усилителя:
Выходная мощность на нагрузке 2 * 8 Ом............ 2х 70 Вт
КНИ при максимальной выходной мощности............ не более 0,5%
КНИ при выходной мощности 50 Вт в диапазоне частот 20..20 000 Гц...... не более 0,1%
Номинальное входное напряжение........ 0,25 В
Входное сопротивление....... 33 кОМ
Диапазолны регулировок......... +-18 дб

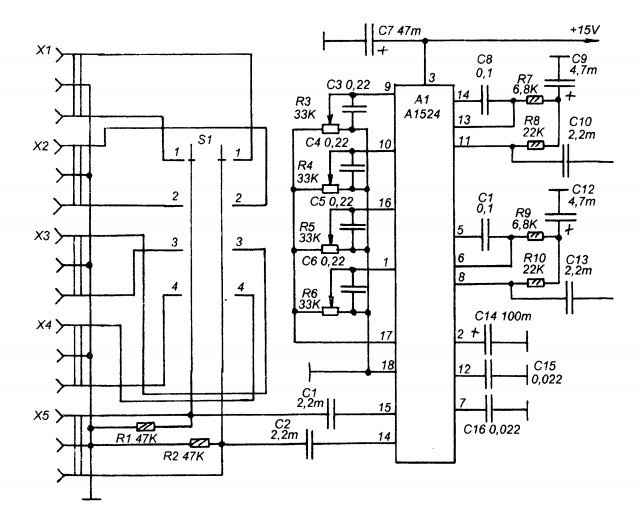

Схема предварительного усилителя

Схема оконечного каскада

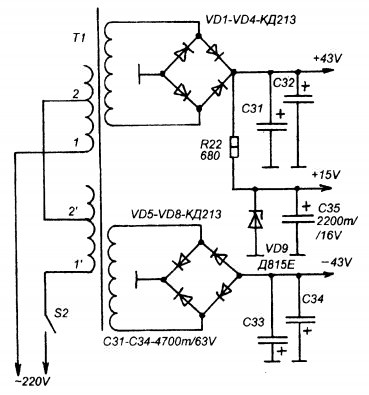

Питание усилителя осуществляется от нестабилизированного двуполярного источника 43 Вольта, для предварительного каскада применяется простейший стабилизатор.

 Трансформатор выполнен на основе серийного ТС-180. Первичная обмотка оставлена без изменений, вторичная намотана проводом ПЭВ-0,5...0,7 130 витков (на каждой из бобин). Катушки выходного каскада L1, L2 намотаны проводом ПЭВ- 0,5- 0,7 поверх резисторов R15, R21 по 20 витков

Вместо микросхемы A1524 можно применить К174ХА48
