УНЧ с нестандартным включением ОУ
категория Самодельная аудиотехника материалы в категории
Подкатегория Схемы усилителей на микросхемах
М. САПОЖНИКОВ, г. Ганей-Авив, Израиль
Радио, 2000 год, №8
В свое время многие радиолюбители повторили усилитель мощности 34, описанный Н. Трошиным в статье "УМЗЧ с нестандартным включением ОУ" ("Радио". 1988. № 6. с. 55, 56). По отзывам радиолюбителей, усилитель прост, надежен в работе, легко налаживается и обладает очень неплохими параметрами. Все это так. Однако есть у него и небольшой недостаток. Дело в том. что при малых уровнях громкости звучание громкоговорителя, работающего с этим усилителем, теряет прозрачность и заметно искажается, особенно при воспроизведении сигналов акустических инструментов.
Искажения эти появляются из-за малого тока покоя выходных транзисторов.
Небольшие изменения принципиальной схемы рассматриваемого усилителя позволили повысить ток покоя выходных транзисторов, сделать его более стабильным и независимым от температуры. С этой целью из схемы усилителя были исключены диоды VD3— VD6 и резистор R7, и вместо них введена комплементарная пара маломощных транзисторов VTT' и VT2' (см. рисунок), которая стабилизирует ток через транзисторы VT2, VT3 и резистор R10. В итоге стабилизируется и ток покоя через транзисторы VT4 и VT5 за счет включенных в их эмиттерные цепи резисторов R11, R12.

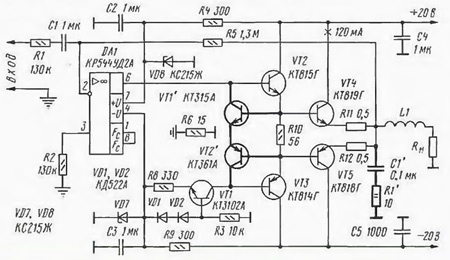

Схема доработанного УНЧ
Один из вновь введенных транзисторов VТ' должен иметь температурный контакт с выходными транзисторами. Проще всего с этой целью распаять его на выводах этих транзисторов. Например, вывод базы транзистора VT1' можно припаять непосредственно к выводу базы транзистора VT4, а выводы его коллектора и эмиттера тонкими монтажными проводами соединить соответственно с базой транзистора VT2 и эмиттером VT2'.
Другой транзистор VT2' не должен иметь температурного контакта с выходными транзисторами УМЗЧ. Для максимального сокращения длины соединительных проводников его следует установить на дополнительной гетинаксовой пластинке рядом с указанными транзисторами.
Повысить устойчивость УМЗЧ можно, подключив к его выходу цепь R1' и C1'. Ток покоя выходных транзисторов автоматически устанавливается в пределах 120... 150 мА. В дополнительной регулировке УМЗЧ не нуждается.
При усовершенствовании стереофонического варианта УМЗЧ полезно сначала доработать один из каналов и. только оценив качество звучания, браться за доработку второго.
