Усилитель мощности для автомобильной аппаратуры
категория Аудиотехника материалы в категории
Подкатегория Схемы усилителей на микросхемах
А. ЛЕВАШОВ, г. Кизляр, Дагестан
Радио, 2000 год, №8
Вниманию читателей предлагается усилитель мощности для автомобильной звуковоспроизводящей аппаратуры. При его разработке автор постарался создать компактный усилитель с хорошим качеством звуковоспроизведения и высокой надежностью при его эксплуатации в специфических условиях салона автомобиля.
Усилитель имеет следующие основные технические характеристики:
номинальная выходная мощность на нагрузке сопротивлением 4 Ом — 2x15 Вт;
диапазон воспроизводимых звуковых частот — 20...20 000 Гц;
коэффициент гармоник при номинальной выходной мощности — не более 0,3 %;
диапазон регулировки тембра НЧ — от -19 до +17 дБ на частоте 40 Гц и тембра ВЧ ±15 дБ на частоте 16 кГц.
Схема усилителя
Для увеличения кликните по изображению (откроется в новом окне)

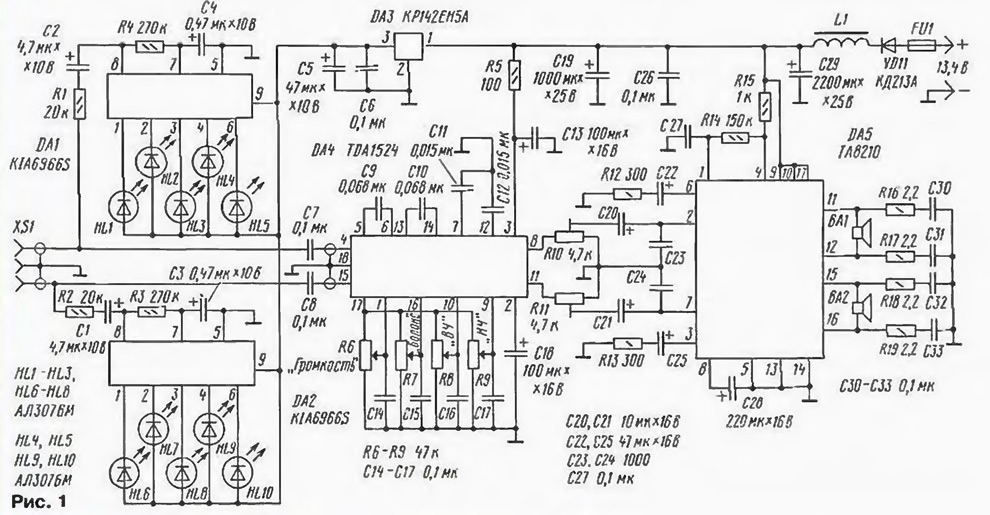

Усилитель (рис. 1) собран на четырех микросхемах зарубежного производства и одной — отечественной: DA1, DA2 работают в индикаторе уровня входного сигнала, DA3 — стабилизирует их напряжение питания; на DA4 собран тембро-блок, на DA5 — усилитель мощности. Громкость регулирует резистор R6, тембр НЧ — R9, тембр ВЧ — R8, стерео-баланс — R7.
Усилитель выполнен в виде функционально законченного компактного блока и содержит минимальное число механических деталей. Несущей частью всей конструкции является теплоотвод площадью 200 см2, изготовленный из дюралюминия толщиной 2 мм. Печатная плата выполнена из фольгированного стеклотекстолита толщиной 1,5 мм. Ее размеры—130x90мм.

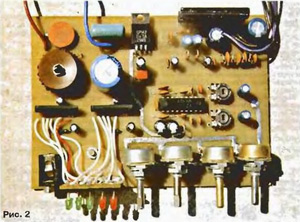

Расположение деталей на печатной плате иллюстрирует фотография (рис. 2).
В усилителе использованы постоянные резисторы МЛТ-0,125 (R1 — R5, R14, R15) и МЛТ-0,25 (остальные); переменные (R6 — R9) — СПЗ-4аМ, подстроечные — СПЗ-38Г (R10, R11). Оксидные конденсаторы импортные аналоги — К50-35, остальные — КМ-5. Дроссель L1 — от любого отечественного автомобильного магнитофона.
Налаживание УМЗЧ сводится к подбору резисторов R1 и R2, обеспечивающих надежную работу индикаторов входного сигнала.
При подключении к усилителю головок громкоговорителя следует обратить внимание на их правильное (синфазное) включение. Синфазному включению соответствует более высокое суммарное звуковое давление на низких звуковых частотах.
