Простой усилитель на К548УН1 и выходном каскаде на транзисторах
категория Схемы усилителей материалы в категории Подкатегория Схемы усилителей на микросхемах
Ниже представлена простая схема на широко распространненной элементной базе. В ней применена недорогая микросхема К548УН1А, а выходной каскад выполнен на транзисторах.
Технические характеристики усилителя:
Номинальная чувствительность.........0,25V
Номинальная выходная мощность на нагрузке 4 Ом............6 Вт
Частотный диапазон 60........20 000 Гц
Коэффициент нелинейных искажений при номинальной выходной мощности не более 0,3%
Номинальное напряжение питания 12V (допускается 8........15V)

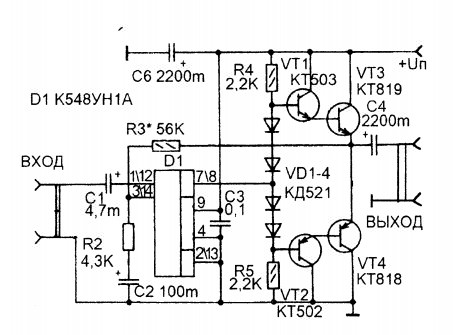

Схема усилителя
Микросхема К548УН1 содержит четыре операционных усилителя. Она отличается малым коэффициентом шумов (благодаря этому свойству широко применялась в предварительных каскадах магнитофонов) что позволяет содвать на ее основе высококачественные акустические устройства.
Небольшое пояснение к схеме: на основе данной микросхемы можно собрать стереофонический усилитель и поэтому на схеме в скобках обозначены выводы для второго канала. В монофоническом режиме они не используются.
Кроме этого микросхема содержит внутреннюю системы защиты от КЗ на выходе что обеспечивает защиту выходных транзисторов в случае замыкания в нагрузке.
Выходной каскад выполнен на транзисторах включенных составным образом по схеме с общим эмиттером.
В результате такого схемного решения коллекторы выходных транзисторов оказываются соединенным с шинами питания. При использвании раздельных радиаторов можно отказаться от применения слюдяных прокладок что усиливает теплообмен.
При настройке усилителя необходимо подбором номинала резистора R3 добиться на выходе (до выходного конденсатора С4) напряжения равного половине питающего.
Источник: Радиоконструктор 1999 год, №6
