Малогабаритный низковольтный усилитель класса D

категория Схемы усилителей материалы в категории * Подкатегория Схемы усилителей на микросхемах

Данный усилитель собран на одной микросхеме в SMD корпусе PAM8403.

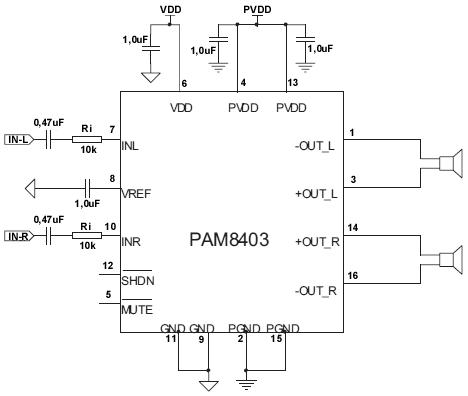

Схема включения микросхемы PAM8403

Технические характеристики микросхемы PAM8403
  • Напряжение питания: 2,5...5 В;
  • Ток потребления при отсутствии сигнала: 10 мА;
  • Выходная мощность:
    •• При нагрузке 8 Ом: 1,5 Вт × 2 канала;
    •• При нагрузке 4 Ом: 3,0 Вт × 2 канала;
  • Разделение каналов: 60 дБ и более (при мощности 1 Вт и нагрузке 4 Ом);
  • Встроенная защита от перегрева (+120 ˚С);
  • Размеры устройства: ~21×18×3 мм;
  • Масса: 1,6 г.

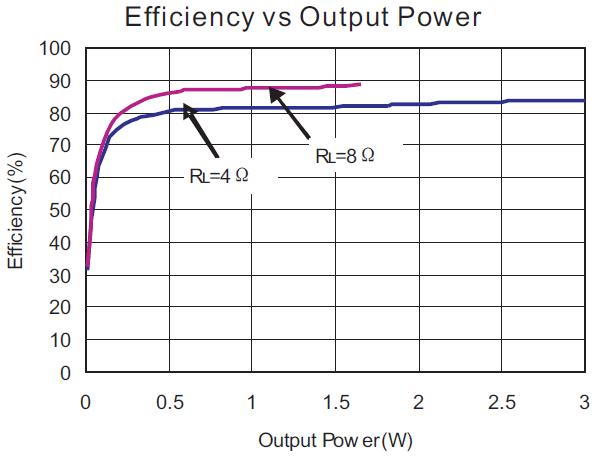

 График эффективности в зависимости от выходной мощности для нагрузки 4 Ом и 8 Ом

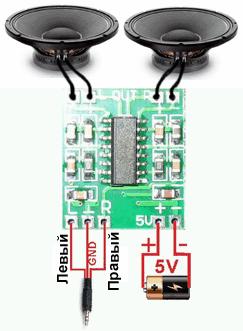

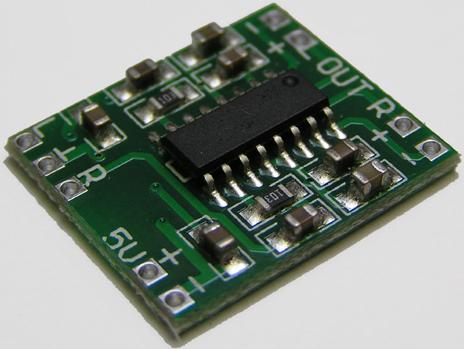

Данный усилитель можно приобрести в виде готового модуля на SMD элементах. Внешний вид данного модуля и схема его подключения
