Транзисторный УМЗЧ 25 Вт без общей ООС

Категория Схемы УМЗЧ материалы в категории  * Подкатегория Схемы усилителей на транзисторах

Источник: 500 схем для радиолюбителей. Схемы усилителей НЧ. Николаев А.П., Малкина М.В. Уфа.: SASHKIN SOFT, 1998 г.

Транзисторный УМЗЧ 25 Вт без общей ООС

Основные технические характеристики усилителя

Номинальный (на уровне-3дБ) диапазон частот, Гц .....10...630000

Максимальная выходная мощность на нагрузке сопротивлением 4

Ом при коэффициенте гармоник не более 0,5%, Вт ...... 25

Коэффициент гармоник при выходной мощности 12,5Вт, %,.........0,1

Номинальное входное напряжение, В .............................................2

Входное сопротивление, кОм .........................................................47

Выходное сопротивление , Ом ....................................................0,01

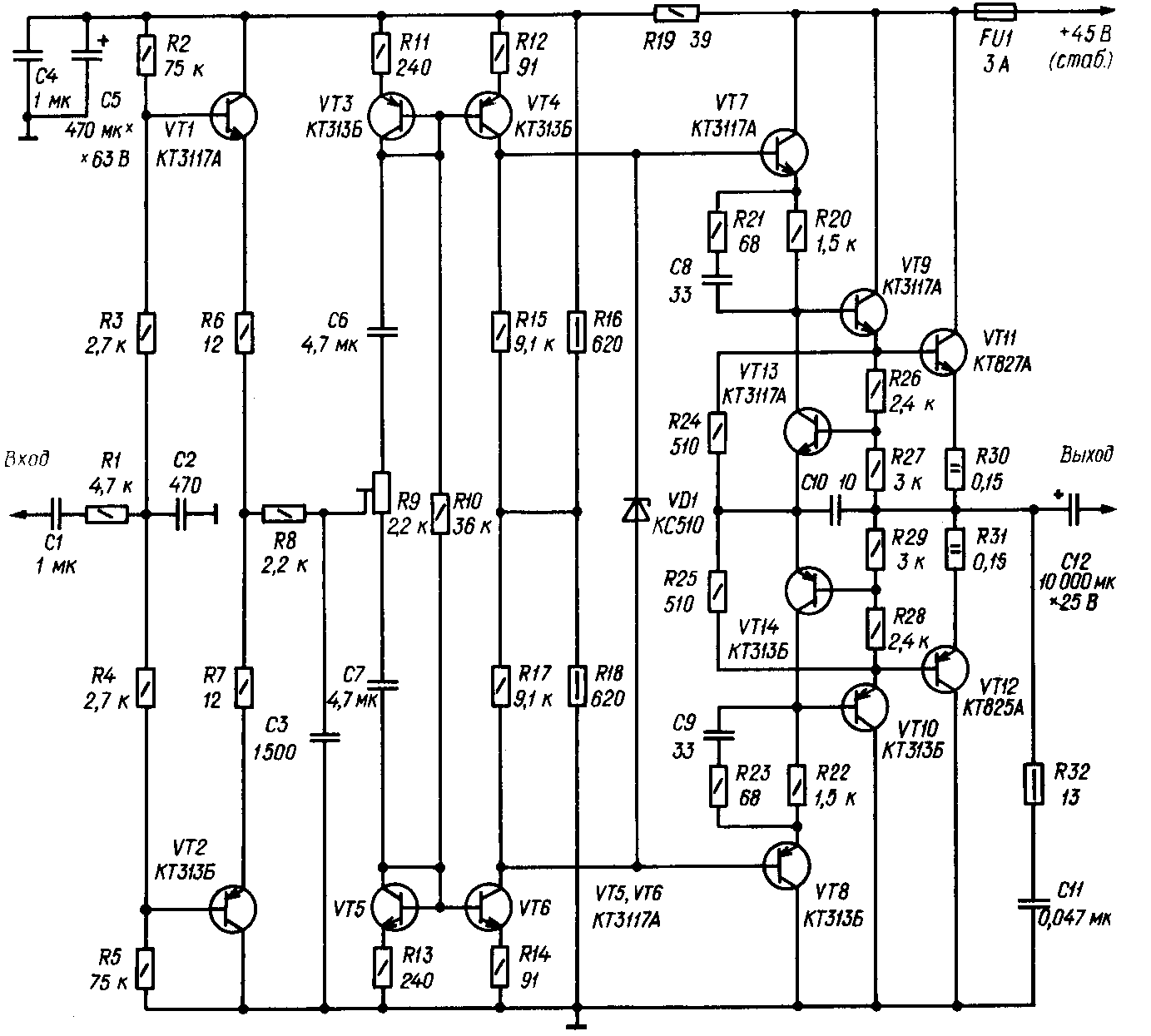

УМЗЧ состоит из трех каскадов: двухтактного эмиттерного повторителя, усилителя напряжения и выходного каскада с узлом компенсации (коррекции) нелинейных искажений. Эмиттерный повторитель (VT1, VT2) работает в режиме А и служит для обеспечения требуемого входного сопротивления УМЗЧ. Цепи R1C2 и R8C3 образуют ФНЧ второго порядка с частотой среза около 63 кГц. Цепи R21C8, R23C9 и конденсатор С10 устраняют самовозбуждение, возникающее в следствие перекомпенсации на высших частотах. Описываемый УМЗЧ "мягко" ограничивает амплитуду выходного сигнала и не боится кратковременных коротких замыканий цепи нагрузки.

Объясняется это тем, что выходного тока токового зеркала не хватает для вывода транзисторов VT11, VT12 из строя. Ток зеркала ограничен его током покоя и определяется сопротивлением резистора R10. Ограничение сигнала в этом каскаде наступает раньше, чем в выходном, а поскольку токовое зеркало ограничивает "мягко", то и УМЗЧ в целом делает это "мягче". Благодаря отсутствию общей ООС УМЗЧ не вносит динамических искажений и абсолютно устойчив при переходных процессах и работе на комплексную нагрузку. Искажения типа "ступенька", кроссоверные, коммутационные, а также "гладкие" нелинейные искажения и амплитудные потери снижаются узлом компенсации. К недостаткам описываемого УМЗЧ следует отнести небольшую выходную мощность, низкий коэффициент использования питающего напряжения, высокие требования к источнику питания (во избежание роста четных гармоник он должен быть стабилизированным). Выходную мощность можно повысить, подняв напряжение питания (возможно также применение двуполярного источника), стабилизированным напряжением можно питать не весь УМЗЧ, а только входной каскад и токовое зеркало.

Вместо указанных на схеме транзистров КТ3117А можно применить транзистры серии КТ503, вместо КТ313Б - транзисторы серии КТ502.
