УНЧ 25Вт с параллельным включением выходных транзисторов

категория Схемы УНЧ  материалы в категории * Подкатегория Схемы усилителей на транзисторах

Источник:  500 схем для радиолюбителей. Николаев А.П., Малкина М.В. Уфа. 1998 год

Вниманию читателей предлагается схема усилителя мощности звуковой частоты (УМЗЧ), оконечный каскад которого (транзисторы VT9 - VT12) представляет собой параллельный усилитель.

Его основные параметры

Номинальная выходная мощность, Вт, на нагрузке 8 Ом ..................25

Полоса номинальной мощности, кГц ...............................................0,02...200

Номинальное входное напряжение, В ............................................. 1

Коэффициент гармоник, %, не более.......................................... 0,15

Коэффициент интермодуляционных искажений, %, не более .......... 0,2

Максимальная скорость нарастания выходного напряжения В,мкс ......15

Выходное сопротивление, Ом, не более ..........................................0,2

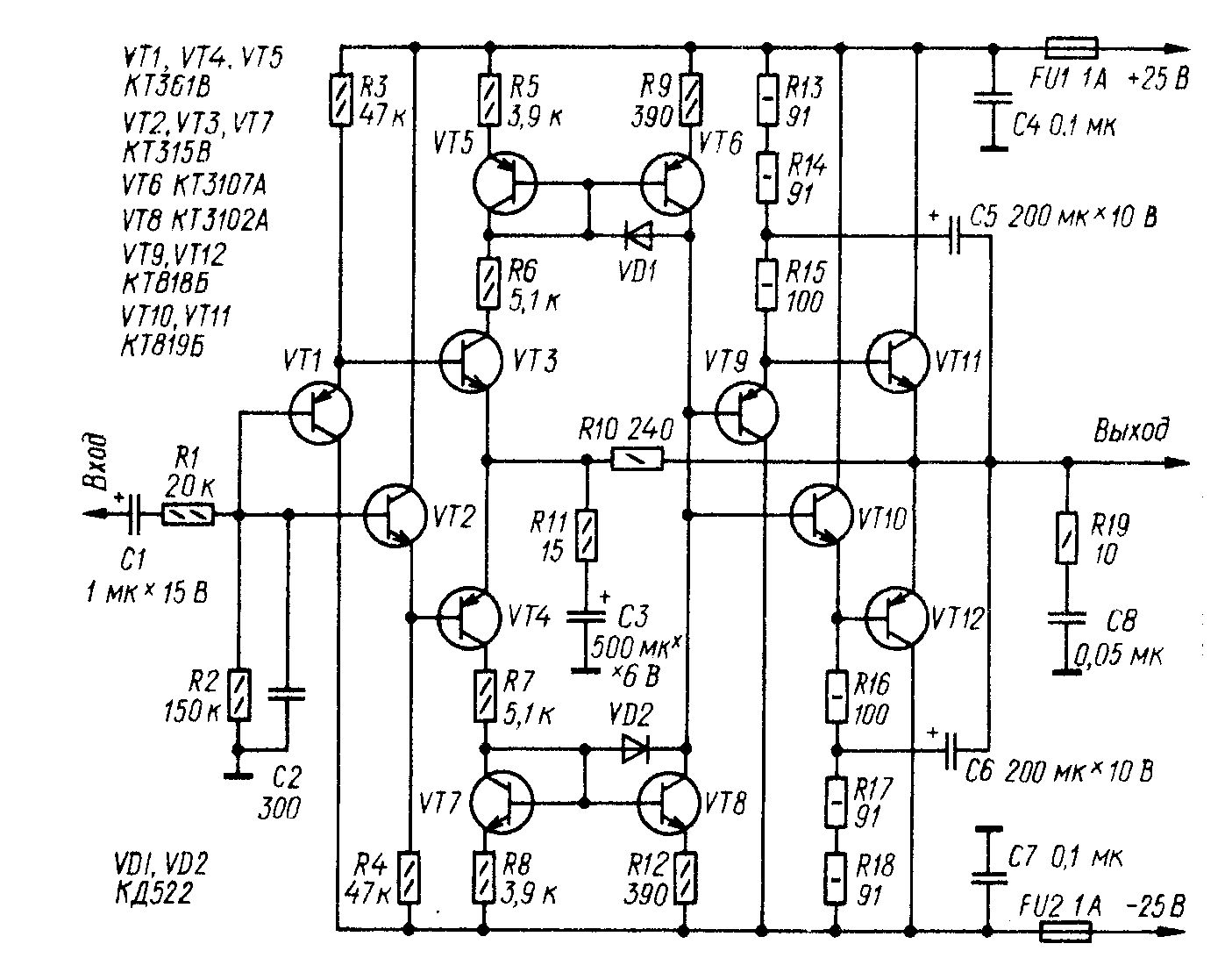

Схема усилителя

Улучшения амплитудной характеристики удалось достичь применением цепей R13 - R15C5 и R16 - R18C6, выполняющих функции генераторов стабильного тока в базовых цепях транзисторов VT11, VT12. Напряжения на конденсаторах С5 и С6 практически не зависят от уровня сигнала и равны примерно 8 В. Напряжения на эмиттерных переходах транзисторов VT11 и VT12 изменяются в пределах от 0,5 до 1,5 В, поэтому ток, например, через резистор R15 практически постоянен и в зависимости от амплитуды сигнала лишь перераспределяется между эмиттером транзистора VT9 и базой VT11.

Транзисторы КТ315В можно заменить на КТ315Г - КТ315Е; КТ361В - на КТ361Г - КТ361Е; КТ3102А и КТ3107А - соответственно на КТ3102Б, КТ3102Е, КТ3117А, КТ373А, КТ373Г и КТ3107Б, КТ3107И, КТ3108А. Вместо указанных на схемах в оконечных каскадах можно использовать транзисторы серий КТ814, КТ815, КТ818, КТ819 с индексами Б и В, а при снижении напряжений питания до +-15 В с индексом А. Статический коэффициент передачи тока транзисторов VT11, VT12 должен быть не менее 30.
