Усилитель 160 Ватт на МДП-транзисторах

категория Схемы усилителей материалы в категории  * Подкатегория Схемы усилителей на транзисторах

В настоящее время с появлением большого выбора комплементарных МДП-транзисторов и их доступностью представляется возможным строить УМЗЧ на их основе. На рисунке ниже показан относительно простой высококачественный УМЗЧ с предусилителем.

Его технические характеристики:

Входное сопротивление, кОм............................................27

Чувствительность, В..........................................................1,0

Выходная мощность на нагрузке 8 (4) Ом, Вт..................... 100 (160)

Полоса рабочих частот, Гц................................................ 3... 130000

Коэффициент НИ в полосе 20...20000 Гц, не более, %.........0,02

Ток покоя выходных транзисторов, А..................................0,12

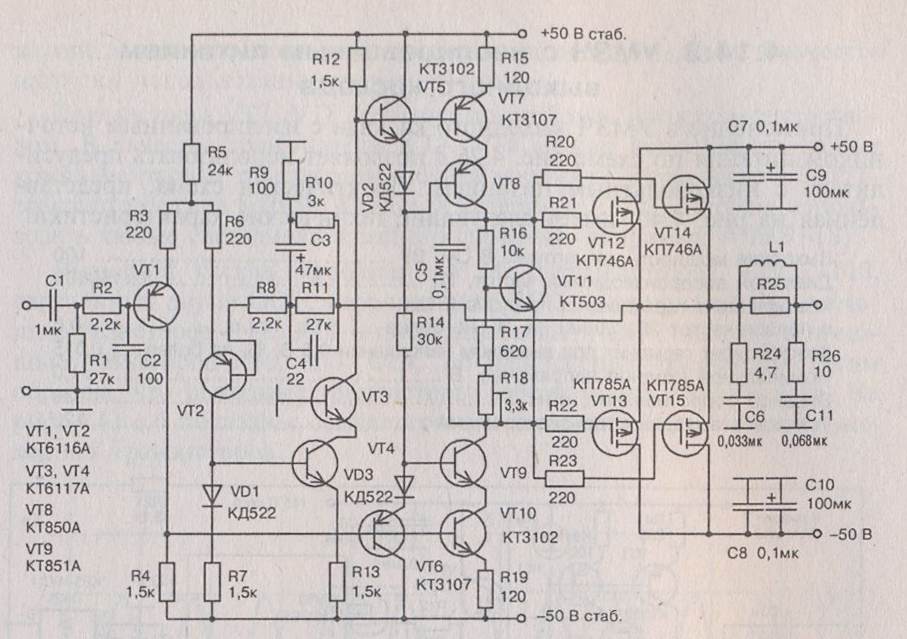

Схема усилителя на МДП транзисторах

Использование отдельных стабилизированных источников питания предварительного усилителя позволило исключить генератор тока в ДК и свести к минимуму искажения, связанные с общим питанием каскадов. С целью упрощения транзистор VT3 можно исключить.

В качестве транзисторов VT8, VT9 можно использовать любые комплементарные высоковольтные транзисторы средней мощности, например, КТ814Г, КТ815Г; КТ850, КТ851; КП959, КП960 и другие.

Резисторы R20...R23 в цепях затворов ПТ служат для исключения самовозбуждения выходных транзисторов. Индуктивность L1 намотана виток к витку проводом 00,69 мм по всей длине резистора типа МЛТ-2 сопротивлением 10 Ом и служит для повышения устойчивости усилителя при его работе на емкостную нагрузку до 2 мкФ, а также (совместно с RC-цепочками) для уменьшения влияния реактивного характера нагрузки на выход усилителя.
