Усилитель 100 Ватт для электрогитары

категория Схемы усилителей  материалы в категории * Подкатегория Схемы усилителей на транзисторах

Автор статьи - Б. Ступанов. Статья опубликована в РЛ, №11 ... 12, 2001 г.

Усилители для гитар всегда вызывают повышенный интерес у радиолюбителей и музыкантов. Разнообразие тембров, коэффициента усиления, характеристики при перегрузке - всегда индивидуальны, и у каждого гитариста для каждой гитары свои “идеальные” требования. Нет усилителя, который удовлетворяет всеобщие требования и эта конструкция не является исключением.

Единственное отличие в том, что вы строите его своими руками. Конструкция разработана так, что вы можете экспериментировать с каждым узлом и в процессе модификации добиться необходимого для вас результата. В основу конструкции заложены типовые, известные схемы узлов и блоков. Конструкция легко повторяется, обладает повышеной надежностью и относительной дешивизной.

Усилитель имеет выходную мощность 100 Вт при нагрузке 4 Ом, что типично для обычного “комба”, в котором устанавливают два динамика по 8 Ом в параллель. Можно также выполнить усилитель в блоке с четырьмя динамиками, соединив их последовательно-параллельно, при этом выходная мощность будет около 60 Вт (нагрузка 8 Ом). Можно также использовать две колонки по четыре динамика в каждой. В этом случае можно добиться намного лучшего звучания, сохранив выходную мощность на уровне 100 Вт. Это типичная комбинация для гитарных комплексов, позволяющая более полно использовать возможности основного усилителя.

Предусилитель

Схема предусилителя приведена на рис. 1. Схема имеет несколько особенностей, которые отличают ее от обычного предварительного усилителя типового УНЧ.

усилитель 100 вт для гитары предусилитель схема

Предусилитель сконструирован таким образом, что позволяет получить максимальное усиление и сформировать “сочное”, сильное звучание для любителей форсированного звука. Однако, путем настроек, предусилитель можно использовать для любого стиля игры.

Аналогично, меняя установки тембра, усилитель можно использовать с любыми инструментами: от электрофицированной скрипки до бас-гитары. Притом следует заметить, что все эти инструменты имеют разные значения амплитуды выходного сигнала поэтому в процессе изготовления следует настроить предварительтный усилитель в соответствии с предполагаемым применением. Используя все возможности предусилителя при тщательной настройке можно получить качественный звук без специфических низкочастотных искажений, которые так не нравятся бас-гитаристам.

Из схемы (рис. 1) видно, что в предусилителе используется импортный малошумящий операционный усилитель. типа TL072 специально разработанный для применения во входных каскадах УНЧ. Эту микросхему легко приобрести в настоящее время на рынках. Дополнительно уменьшить уровень шумов в паузах можно, применив сдвоенный мапо-шумящий ОУ 5532. Он дороже TL072 и менее доступен, но его использование обеспечит получение низкого уровня шумов в состоянии покоя. Можно применить отечественные К544УД1 или К1407УДЗ.

Сигнал с выхода электрогитары поступает на вход ОУ DA1.1, на выходе которого формируется сигнал с быстрой “атакой”. Частотная характеристика усилителя на DA1 преднамеренно ограничена, чтобы исключить искажения на НЧ и “обрезать” ВЧ всплески, а также улучшить соотношение сигнал/шум, что является непростой задачей при создании гитарных усилителей.

Если нет необходимости в получении максимального усиления каскадов, необходимо увеличить номинал резисторов R7 и R14, что приведет к снижению коэффициента усиления и собственных шумов. Переключатель SA1 подключает дополнительно к цепи коррекции цепочку R3, С2, которая смещает АЧХ усилителя в сторону верхних частот, увеличивая яркость звучания электрогитары. Изменением положения движков потенциометров R9...R11 изменяют общую АЧХ тракта усилителя. Максимально узкая полоса получается при установке движков всех потенциометров в нижнее положение.

На выходе предусилителя включен ограничитель, собранный на диодах VD1 ...VD4. Он позволяет произвести мягкую “подрезку” амплитуды выходного сигнала. Для нормальной работы ограничителя уровень выходного сигнала должен быть не менее 750 мВ, поэтому общий коэффициент усиления предусилителя необходимо подобрать таким, чтобы выходной сигнал достигал указанного уровня в среднем положении регулятора уровня R12.

При монтаже входные соединители должны быть надежно экранированы. Правильное заземление компонентов блока питания, также позволяет уменьшить фон переменного тока. Хорошо помогает в этом и питание предусилителя от отдельного источника питания. В фирменных гитарных усилителях часто используется именно такое построение схемы.

“Hi” вход используется для подключения гитар с низким выходным уровнем сигнала.

“Lo” вход уменьшает чувствительность предусилителя на б дБ путем подключения резистора R1 на корпус через дополнительный контакт разъема XS1, который замыкается, если в “Hi” вход не вставлен штекер электрогитары.

Усилитель мощности

За основу взята схема типового усилителя НЧ с дифференциальным каскадом. Схема (рис. 2) была разработана для получения выходной мощности 100 Вт и показала неплохие результаты при испытаниях. Конечно, по качеству звучания он уступает ламповому усилителю, но несколько лучше обычного транзисторного. В усилитель введена защита от короткого замыкания на выходе, выполненная на транзисторах VT4 и VT5. При коротком замыкании выхода усилителя значение падения напряжения на резисторах R20 и R21 превышает 7 В (нормальное значение на пиках максимальной выходной мощности). Это напряжение открывает транзисторы VT4 и VT5 и они соответственно закрывают транзисторы выходного каскада. Может быть, это и не лучшее построение схемы защиты, но она позволяет защитить дорогостоящие выходные транзисторы от мгновенного пробоя в случае КЗ. Усилитель не проектировался для работы в режиме перегрузок, поэтому выходной ток ограничен на уровне около 8,5 А.

усилитель 100 Вт для гитары усилитель мощности схема

На входе усилителя имеются дополнительные гнезда “Выход” и “Вход”. Последний переключается контактами гнезда XS3, так что имеется возможность подключения внешнего блока эффектов. Также входные гнезда можно использовать, чтобы подключать внешний предусилитель, отсоединив соответственно внутренний, и использовать только УМ.

В выходном каскаде можно использовать различные мощные транзисторы. Применение транзисторов типа КТ818ГМ и КТ819ГМ позволило получить высокую надежность выходного каскада при довольно легком режиме работы выходных транзисторов. Кроме того, отпала необходимость в температурной защите выходных транзисторов, так как при использовании двух параллельно включенных транзисторов в каждом плече тепловой режим не превышает предельно допустимый.

Хороший результат получается при использовании любых мощных транзисторов, выполненных в корпусе ТО-3 (у этого корпуса более низкое тепловое сопротивление). На рынке имеется достаточно широкий выбор импортных и отечественных мощных транзисторов, которые можно применить в этой схеме. Усилитель хорошо работает с любыми, если их характеристики не ниже приведенных на схеме. Чтобы исключить выход из строя выходного каскада, режим работы транзисторов выбирают в области их безопасной работы. Диоды VD2...VD3 должны быть кремниевые типа Д223, КД503, КД509 или другие, им подобные. Транзисторы VT6...VT11 должны быть обязательно установлены на радиаторы. Сигнал с линейного выхода “Line out” имеет уровень около 1,3 В, и поэтому его можно подавать непосредственно на пульт звукозаписи или другое устройство. Уровень выходного сигнала с линейного выхода можно изменить, подобрав номинал резистора R22. Резисторы R20...R21 сопротивлением 1 Ом рассчитаны на рассеиваемую мощность не менее 10 Вт. Даже при такой мощности они сильно нагреваются, поэтому при монтаже их надо устанавливать в стороне от остальных деталей схемы. Их можно установить на небольшие радиаторы или на радиаторы выходных транзисторов, если последние обеспечат дополнительный отвод тепла (каждый резистор добавляет около 10 Вт тепловой мощности). Резисторы R16...R19 номиналом 0,1 Ом-мощностью 5 Вт каждый.

Режим эксплуатации гитарного усилителя весьма жесткий, поэтому не следует экономить на размере используемых радиаторов. Используйте для этой цели максимально доступные для вас радиаторы и, таким образом, вы повысите надежность своей конструкции.

К выходу усилителя можно подключать две колонки по 75... 100 Вт, 8 Ом в параллель (RH = 4 Ом) или 1 колонку 150.. .200 Вт, Rh = 4 Ом. При сопротивлении нагрузки Rh = 8 Ом, выходная мощность усилителя уменьшается до 60...65 Вт.

Блок питания для усилителя

При конструировании сетевого блока питания соблюдайте осторожность, т.к. нарушение мер безопасности может привести к поражению электрическим током.

схема блока питания для усилителя

Мощность силового трансформатора Т1 блока питания (рис. 3) должна быть не менее 150 Вт. Если есть возможность, то лучше применить тороидальный - у него меньше поле рассеивания и меньшие габариты при той же мощности. Первичная обмотка защищена предохранителем FU1, рассчитанным на ток 5 А. Мостовой выпрямитель на ток не менее 5 А установлен на радиаторе. Мощные стабилитроны VD9..VD10 на напряжение стабилизации ист = 15 В также установлены на небольших теплоотводах вместе с токозадающими резисторами R2 и R3, в стороне от остальных элементов схемы, т.к. в процессе работы они сильно нагреваются.

Узел на элементах VD5...VD8, R1, С1 предназначен для разделения “электрической” земли схемы и контура заземления сети, чтобы предотвратить “пролезание” фона переменного тока от электрооборудования и защитить гитариста от поражения электрическим током в случае возникновения неисправности силового трансформатора блока питания. Резистор R1 номиналом 10 Ом предотвращает фон переменного тока, а конденсатор С1 емкостью 0,1 мкФ служит для устранения радиочастотных наводок. В случае повреждения силового трансформатора (пробой сетевой обмотки на вторичную или на корпус), диодный выпрямитель закорачивает на землю ток, возникающий при повреждении и, таким образом, защищает гитариста от поражения. Несмотря на то, что эта неисправность встречается крайне редко, лучше обезопасить себя изначально при конструировании усилителя. Вообще при создании конструкций, которые предполагается эксплуатировать в “жестких” условиях (а именно к таким и относятся гитарные “комбы”), к вопросам электробезопасности следует отнестись с повышенным вниманием.

После окончания монтажа следует убедиться в том, что все токоведущие провода, связанные с электрической сетью, тщательно изолированы и надежно закреплены. Провод, подключаемый к контурному заземлению, должен быть присоединен к шасси конструкции через отдельный болт (нельзя использовать для подключения болты крепления элементов схемы).

Провод подключают к отдельному болту заземления между двух шайб и закручивают двумя гайками (вторая - контргайка), чтобы исключить ослабление крепежа от вибраций в процессе эксплуатации. Усилитель можно разместить в корпусе одной из колонок или собрать в виде отдельной конструкции. В любом случае монтаж и конструкцию нужно выполнить очень тщательно.

Конструкция акустических систем может быть самой разнообразной и зависит от примененных динамических головок.

Предлагаемые варианты конструкции АС неоднократно повторялись и показали высокие эксплуатационные характеристики. Оба варианта выполнены по принципу открытых акустических систем. Это исключает собственные резонансные частоты корпуса и при применении современных среднечастотных динамических головок позволяет получить высокое качество звучания.

Первый вариант (рис. 4) - одна колонка, в которой установлены две динамические головки по 75...100 Вт (RH = 8 Ом) каждая. Применение таких мощных излучателей связано, опять таки, с увеличением коэффициента надежности и желанием иметь некоторый запас по мощности. При использовании излучателей по 50 Вт, 8 Ом АС будет работать в предельном режиме, и надежность резко уменьшится.

Второй вариант (рис, 5) - применение двух колонок по 4 динамика 35.. .50 Вт (Rh » 8 Ом) в каждой. При параллельном включении общее сопротивление нагрузки равно Rh=4 Ом, электрическая мощность сохраняется равной 100 Вт, но качество звучания получается намного лучше.

Корпуса АС собраны из MDF-панелей толщиной 22...25 мм. Использование MDF позволяет получить механически прочную долговечную конструкцию, мало подверженную сильным вибрациям.

Рис. 4. Варианты конструкции АС (одна колонка)

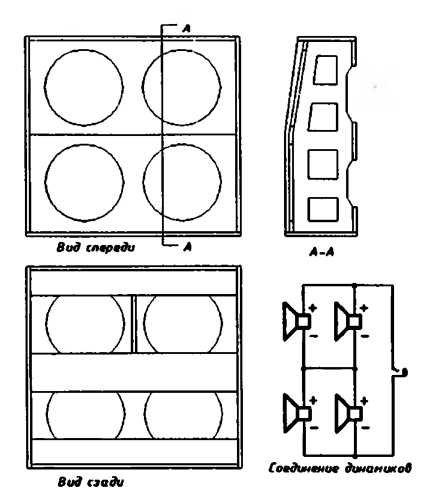

Рис 5. Варианты конструкции АС (две колонки)

Если применить обычные ДСП (что несколько дешевле), срок службы такого корпуса значительно сокращается, особенно если усилитель предназначен для работы с переездами на разные сцены и площадки.

Все элементы корпуса проклеены и скреплены специальными мебельными болтами с Т-образной гайкой. Это увеличивает механическую прочность и долговечность корпуса. Кроме того, по внутренней стороне торцов приклеены и прикреплены шурупами деревянные бруски сечением 25x25 мм. Особое внимание нужно обратить на крепление динамических головок к передней панели. Головки должны быть прикручены болтами с гайками, а не шурупами. Между динамиком и головкой обязательно нужно проложить прокладку из мягкого материала (например, резины или пластика), чтобы обеспечить герметичность соединения. При работе с MDF необходимо тщательно произвести раз-метку и подготовить отверстия под крепления с помощью дрели. Это предотвратит повреждение плоскости сечения плиты. Качество МДФ панелей позволяет обойтись без внешней отделки, только торцевые плоскости нужно заделать специальной лентой, которая продается вместе с панелями.
