Высококачественный усилитель 75 Вт с применением операционного усилителя

категория Схемы усилителей материалы в категории * Подкатегория Схемы усилителей на транзисторах

Автор статьи - М. Путырский. Статья опубликована в PЛ, N°9,2002 г.

На рис. 1 приведена обобщенная структурная схема усилителя мощности звуковой частоты (УМЗЧ). Данная схема построена на базе хорошо известного усилителя [1]. Автор предложил очень хороший УМЗЧ, но, на мой взгляд, принципиальная схема этого усилителя несколько громоздка и ее можно несколько упростить. Задача каждого разработчика состоит в правильном сочетании получения требуемых характеристик качества работы устройства и необходимых для их реализации затрат. Не нужно усложнять схему ради незначительного улучшения качества, что приводит к неоправданным затратам. Достоинством каждой схемы является ее простота.

Структурная схема усилителя

структурная схема усилителя

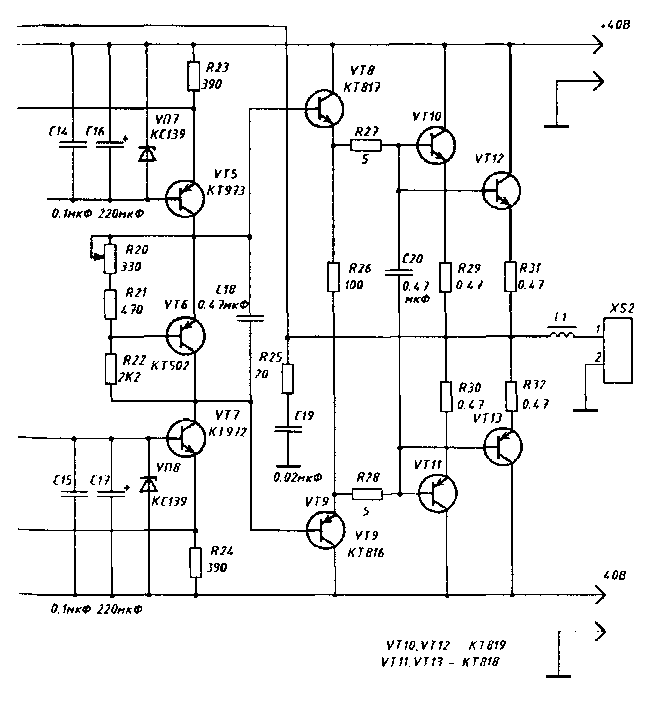

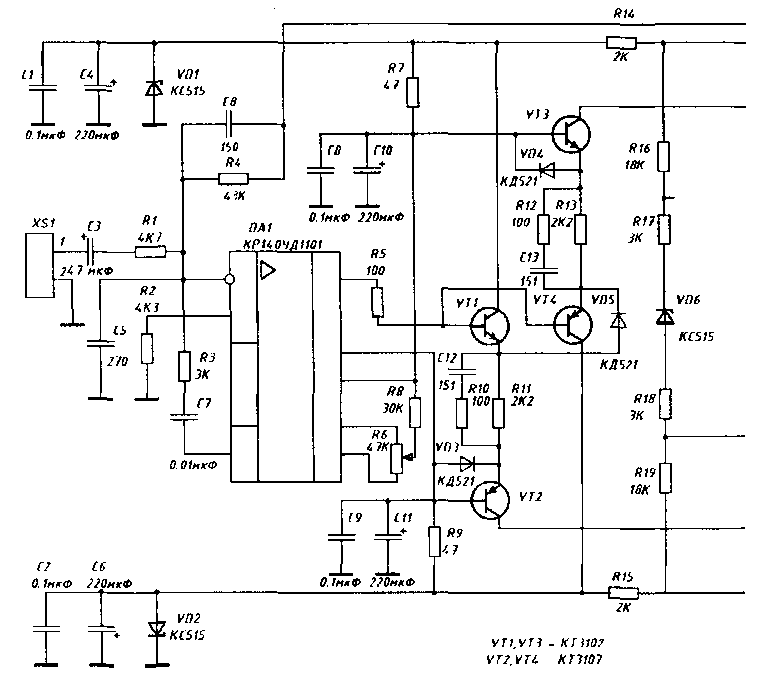

Принципиальная электрическая схема усилителя мощности звуковой частоты

Высококачественный усилитель 75 Вт с применением операционного усилителя

Высококачественный усилитель 75 Вт с применением операционного усилителя

Выходная мощность усилителя составляет не менее 75 Вт на нагрузке 4 Ом. Полоса воспроизводимых частот - 3 Гц..100 кГц.

Входной каскад усилителя мощности выполнен на операционном усилителе типа КР140УД1101. Этот операционный усилитель относится к быстродействующим. Частота единичного усиления составляет 15 МГц, скорость нарастания выходного напряжения - 50 В/ мкс. Это очень неплохой операционный усилитель и, главное, дешевый. Операционный усилитель включен в инвертирующем включении. Цепь отрицательной обратной связи, охватывающая весь усилитель и определяющая его коэффициент усиления, образуется с помощью резисторов R1, R4. Конденсатор С10 служит для формирования необходимой АЧХ усилителя. Для снижения статических ошибок необходимо выдерживать равенство суммарных сопротивлений, включаемых в цепях инвертирующего и неинвертирующего входов. Для этой цели неинвертирующий вход операционного усилителя посажен на землю через резистор R2.

Для точной установки нуля на выходе усилителя мощности используется цепь, образованная резисторами R6, R8. Для устранения высокочастотных наводок на вход усилителя конденсатор С1 совместно с резистором R1 образовывают ФНЧ. При инвертирующем включении ОУ рекомендуется использовать цепь R3C7, которая увеличивает скорость нарастания выходного напряжения до 150 В/мкс. Из-за ограниченной скорости отклика большого сигнала с ростом частоты снижается амплитуда неискаженного выходного сигнала, эта цепочка позволяет практически увеличить ее в три раза. Питание операционного усилителя осуществляется стабилизированным напряжением 15 В, которое стабилизируется с помощью стабилитронов VD1, VD2. Напряжение источника питания подается на стабилитроны через резисторы R14, R15, служащие для ограничения тока через стабилитрон.

Так как максимальная амплитуда выходного сигнала операционного усилителя ограничена напряжением его питания, а оконечный каскад усилителя мощности, как известно, не усиливает по напряжению, то максимальная амплитуда на выходе такого усилителя будет ограниченной, даже если оконечный каскад запитан в два раза большим напряжением. Для устранения этого недостатка перед оконечным каскадом необходимо использовать дополнительный каскад усиления по напряжению. В качестве такого каскада в данном усилителе используется абсолютно симметричный усилитель напряжения, верхнее плечо которого образовано транзисторами VT4, ѴТЗ, ѴТ5, нижнее -транзисторами ѴТ1, ѴТ2, ѴТ7.

Этот усилитель напряжения обладает высокой линейностью за счет симметричности структуры. Критерий выбора данных транзисторов - максимальная граничная частота единичного усиления. Дополнительно для транзисторов VT1, VT2...VT4 - малый коэффициент шума. Цепочки R12C13 и R10C12 предназначены для устранения возбуждения усилителя напряжения на высоких частотах. Диоды VD3, VD4, VD5 - для ускорения переходных процессов при выходе усилителя из перегрузки. Стабилитрон VD6 задерживает включение транзисторов VT5, VT7 на время зарядки накопительных конденсаторов, чтобы к моменту их включения напряжение питания операционного усилителя достигало режима его работы и они вошли в нормальный режим. Входной каскад и усилитель напряжения разделены через резистор R5. Цепь начального смещения на базы транзисторов оконечного каскада выполнена на транзисторе VT6.

Энергетическая эффективность усилителя в основном зависит от экономичности оконечного каскада, так как каскады предварительного усиления потребляют от источника питания незначительную энергию. Оконечный каскад выполнен на транзисторах: верхнее плечо - VT8, VT10, VT12 и нижнее - на VT9, VT11, VT13. Для уменьшения падения напряжения на р-п переходах транзисторов оконечного каскада при протекании больших токов транзисторы VT10 и VT12, VT11 и VT13 соединены в параллель. При этом ток коллектора каждого транзистора уменьшается вдвое. Каждый транзистор оконечного каскада охвачен отрицательными местными обратными связями, образованными резисторами R29, R30...R32. Так же весь оконечный каскад охвачен общей отрицательной обратной связью с помощью R25, С25.

Конденсаторы С18, С20 предотвращают появление динамической асимметрии выходного каскада. На выходе установлен дроссель L1 для исключения любых паразитных воздействий на выходной каскад.

Конструктивные особенности усилителя

Дроссель наматывается на каркас диаметром 12 мм в два слоя. Толщина провода - 1 мм, длинна намотки - 25 мм. На транзисторы VT8, VT9 следует повесить маленькие радиаторы. Транзисторы ѴТ10, Ѵ12 и ѴТ11, Ѵ13 вынесены из печатной платы на радиаторы. Транзи-стор ѴТ6, на котором выполнена цепь начального смещения рабочей точки, для лучшей термостабилизации вынесен из печатной платы и закреплен на одном из радиаторов оконечного каскада. Питание от источника питания подается на коллекторы выходных транзисторов оконечного каскада, от них на печатную плату усилителя мощности.

Ток покоя оконечного каскада следует устанавливать в пределах 75...95 мА, поскольку при меньшей величине ухудшаются частотные свойства мощных транзисторов. При первом запуске усилителя мощности рекомендуется включить в цепь коллекторов мощных транзисторов резисторы по 4 Ом 5 Вт, эти резисторы ограничат ток коллекторов и тем самым спасут транзисторы оконечного каскада в случае каких-либо неисправностей. Если при первом запуске ваш усилитель возбуждается, то следует проверить RC-цепи: R12C15, R10C14, R25C25 и конденсатор СЮ.

Данный усилитель обладает отличной переходной характеристикой, способен работать на низкоомную нагрузку порядка 2 Ом, хорошо отрабатывает скачок в виде ступеньки благодаря широкой полосе пропускания.

Следует отметить, что на пути прохождения НЧ сигнала в усилителе нет разделительных конденсаторов, не считая входного СЗ, ко* торый можно также исключить, что позволит без ослабления и внесения фазовых искажений усиливать НЧ сигнал. Таким образом, данный усилитель обладает идеальной фазочастотной характеристикой.
