Мостовой эстрадный усилитель 240 Ватт

категория Схемы усилителей материалы в категории * Подкатегория Схемы усилителей на транзисторах

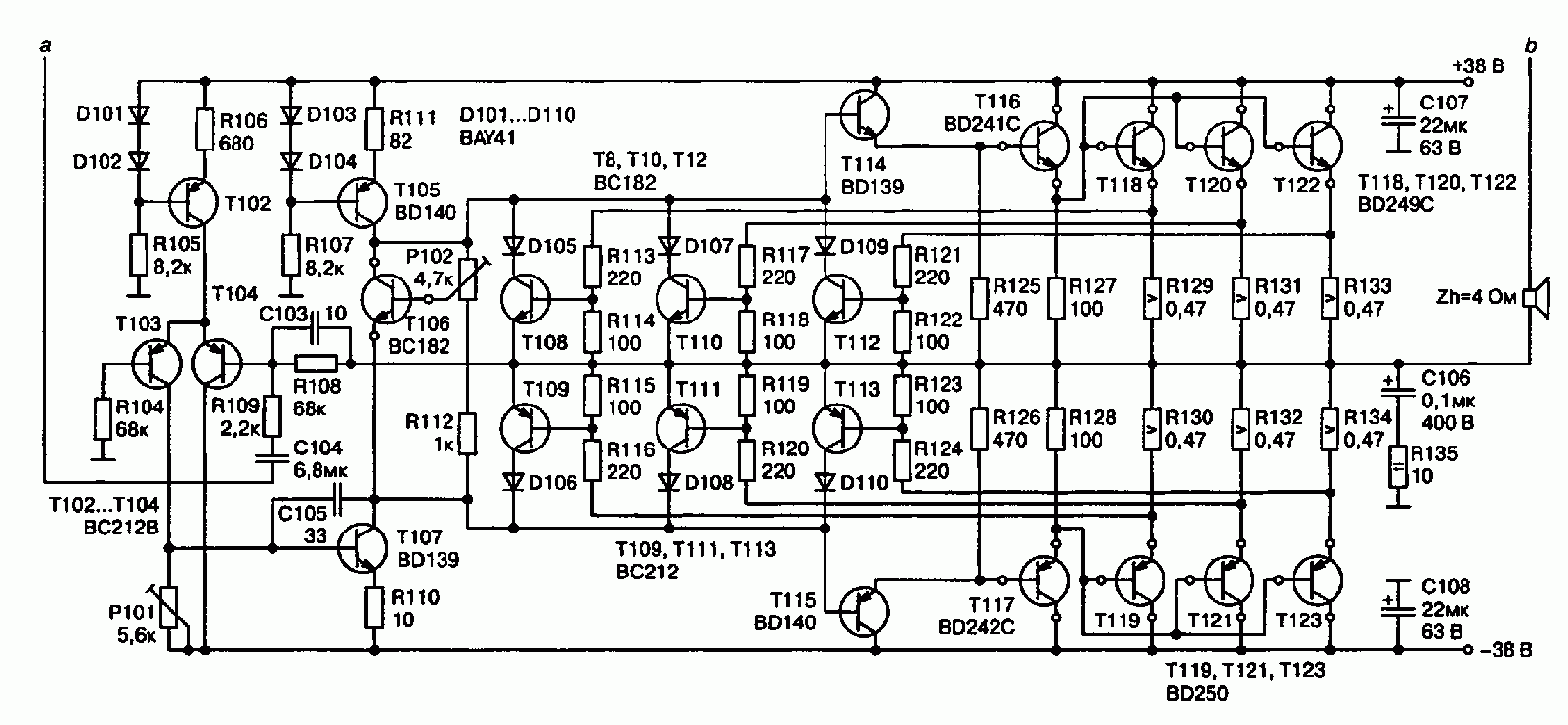

Мостовой 240-ваттный эстрадный УНЧ Дьеря Плахтовича (на рисунке) на нагрузке 4 Ом обеспечивает коэффициент гармоник не более 0,7% при выходном сопротивлении 0,1 Ом и чувствительности 100 мВ. Он состоит из двух идентичных усилителей, один из которых (верхний) неинвертирующий, а второй — инвертирующий.

Резисторами Р1/Р101 при налаживании устанавливают нуль на выходах обоих усилителей относительно общего провода, а Р2/Р102 -начальные токи выходных транзисторов (по падению напряжения 100 мВ на R33/R133).

Схема автоматического включения вентилятора принудительного обдува радиаторов выходных транзисторов

На рис. 1.8 показана схема автоматического включения вентилятора принудительного обдува радиаторов выходных транзисторов. Терморезисторы Th1—4 размещаются в непосредственной близости от транзисторов Т22/Т23, Т122/Т123. Порог включения терморезисторов регулируют потенциометром РЗ при разогреве корпусов транзисторов до 80 °С.

Блок питания — нестабилизированный с мостовым выпрямителем ±38 В (электролитические конденсаторы по 22000 мкФ) и отдельный стабилизатор (7824) на 24 В для питания вентилятора и схемы его включения.

Источник: книга  Лучшие конструкции УНЧ и сабвуферов своими руками Сухов Н. Е.
