Усилитель  на полевых транзисторах Эндре Пирета

категория Схемы усилителей материалы в категории  * Подкатегория Схемы усилителей на транзисторах

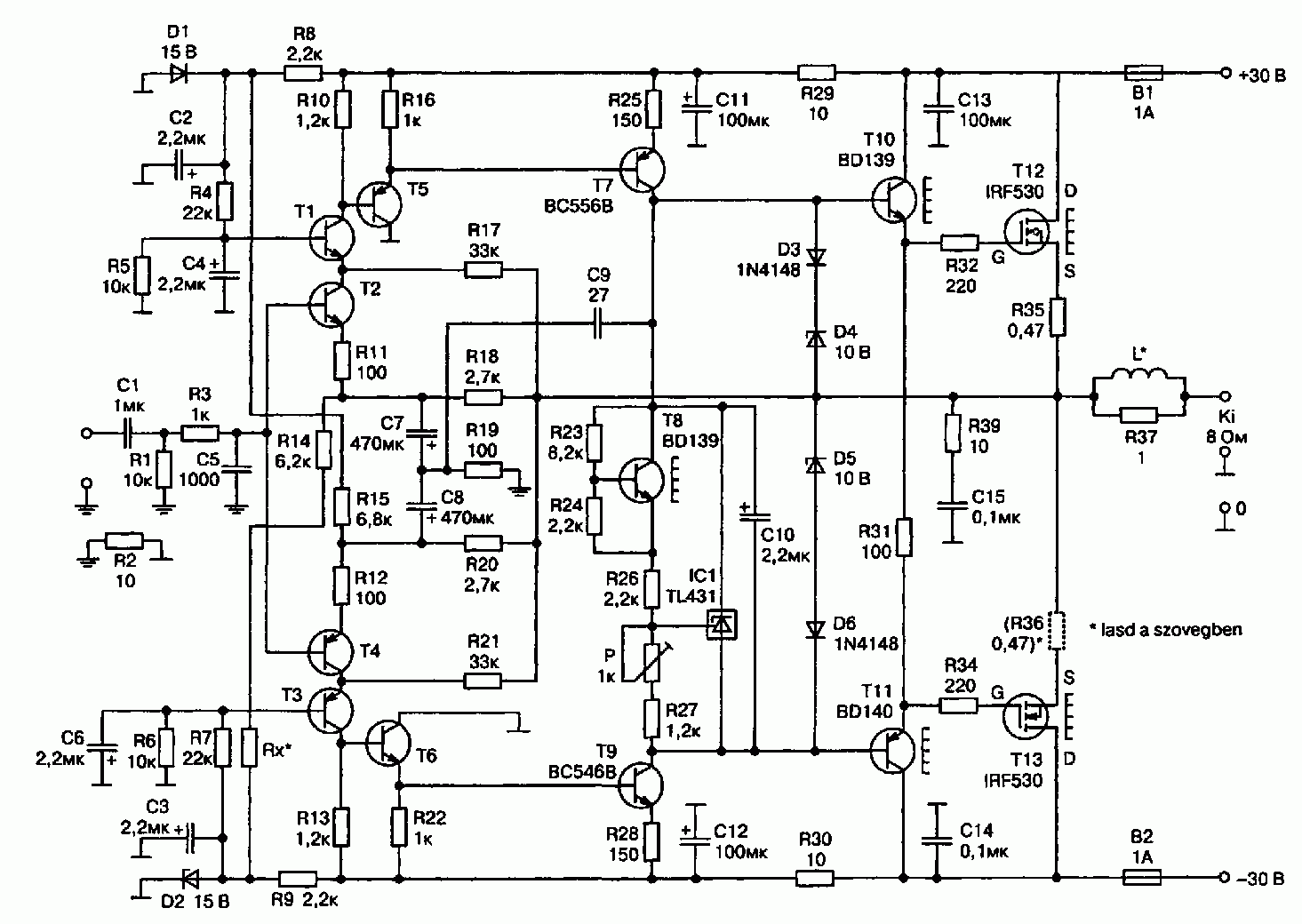

«Полевой» УМЗЧ (рисунок ниже) Эндре Пирета заметно прост, но также соответствует нормам высококачественного звуковоспроизведения. Оригинально (без привычных дифференциальных усилителей) решен входной каскад — это двухтактный комплементарный каскод (ОЭ-ОБ-ОК Т2Т1Т5, Т4ТЗТ6), нагруженный на двухтактный усилитель напряжения (Т7Т9). Выходные двухтактные повторители — биполярно-полевые.

Усилитель на полевых транзисторах

Общая ООС подается через R18 и R20 в эмиттеры входных транзисторов. Два малозаметных нюанса — дополнительная ОС с выхода усилителя через R17 и R21 в коллекторы входных транзисторов, а также цепь высокочастотной ООС через С9 с входа (а не выхода) выходных повторителей на порядок повышают линейность усилителя без увеличения глубины общей ООС.

Источник: Книга Лучшие конструкции УНЧ и сабвуферов своими руками. Сухов Н. Е.
